Tarjeta de Multiacoplador UHF / 400-512 MHz / 8 Salidas / Ganancia 0-18 dB / 12-18 Vcc / 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
- Distribución de señal UHF en sistemas de comunicación crítica
- Reducción de carga en torres de comunicación
- Monitoreo de señales en sistemas de radio pública
- Aislamiento RX-RX de 25-30 dB para operación estable
- Figura de ruido de 2.5 dB típico para alta fidelidad
- Operación extrema de -40°C a +60°C
ModeloAF032

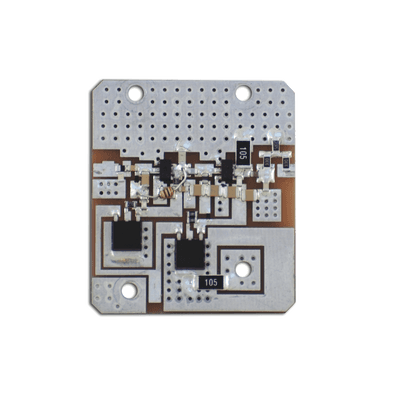

Tarjeta de multiacoplador para banda UHF diseñada para integrarse en sistemas de distribución de señal de alta confiabilidad. Opera en el rango de 400-512 MHz con ocho salidas independientes y ancho de banda de 40 MHz, permitiendo la alimentación simultánea de múltiples receptores sin degradación de rendimiento. La ganancia ajustable de 0-18 dB ofrece flexibilidad para compensar pérdidas de cableado y optimizar niveles de señal en cada trayectoria. Construida para entornos críticos, soporta temperaturas extremas desde -40°C hasta +60°C, garantizando continuidad operativa en instalaciones expuestas a condiciones climáticas severas.
Características Principales
- Distribución de señal UHF en sistemas de comunicación crítica
- Reducción de carga en torres de comunicación
- Monitoreo de señales en sistemas de radio pública
- Aislamiento RX-RX de 25-30 dB para operación estable
- Figura de ruido de 2.5 dB típico para alta fidelidad
- Operación extrema de -40°C a +60°C
RF y Señal
Rango de frecuencia: 400-512 MHz
Salidas: 8
Ancho de banda: 40 MHz
Ganancia: 0-18 dB (ajustable)
Impedancia: 50 Ω
VSWR: 1.3:1 típico
Rendimiento Eléctrico
Aislamiento RX-RX: mínimo 25 dB / típico 30 dB
Figura de ruido: 2.5 dB típico
Intermodulación: -130 dB para entrada de -30 dBm
Puerto de muestra: -20 dB
Alimentación
Alimentación estándar: +11.5 a +15 VDC
Alimentación opcional: +12 VDC
Rango operativo: 12-18 VCC
Conectividad
Entrada: N hembra
Salida: N hembra o BNC hembra (opcional)
Físico y Ambiental
Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
Peso: 5.5 lbs (2.5 kg)
Temperatura de operación: -40°C a +60°C
Aplicaciones
- Distribución de señal UHF
- Sistemas de comunicación crítica
- Reducción de carga en torres
- Monitoreo de señales
- Sistemas de radio pública
