Características Principales

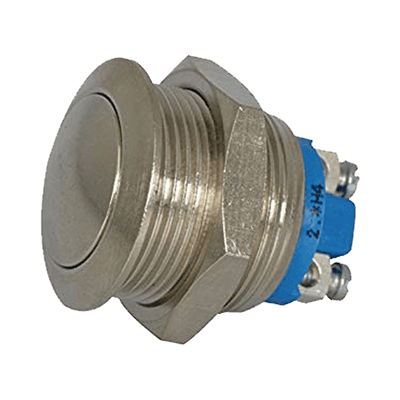

- Botón interruptor momentáneo normalmente abierto
- Capacidad de corriente de 2 amperios
- Diseño compacto y fácil instalación
- Fabricado con materiales de alta durabilidad
- Ideal para aplicaciones industriales y domésticas
Especificaciones Eléctricas
- Corriente máxima: 200 mA 48 VDC
- Resistencia de contacto: 50 mΩ max.
- Resistencia de aislamiento: 1,000 MΩ min. a 500 VDC
- Fuerza dieléctrica: 2,000 Vrms 50 Hz min.
- Vida eléctrica: 50,000 ciclos a 200 mA 48 VDC
Especificaciones Mecánicas
- Recorrido: 1.60 mm ± 0.3 mm
- Par de apriete: 5 Nm min. - 14 Nm max.
- Espesor del panel: 1 mm a 6 mm max.
- Vida mecánica: 1,000,000 ciclos
- Material: PBT
Características Ambientales
- Temperatura de operación: -30 °C a +70 °C
- Protección IP: Opcional IP65
Configuración de Terminales
- Tipo: Terminales de tornillo
- Diámetro de panel: 16.2 mm
- Pasos de montaje: 24 mm x 24 mm
- Tamaño de cable: 1.5 mm² max.
Materiales
- Carcasa: PBT
- Contactos: Latón, chapado en plata
- Botón: Ver configuraciones disponibles
- Acabado: Níquel
Opciones de Configuración
- Configuración estándar: Botón plano, sin sellado
- Botón curvo: Opción disponible
- Sellado IP65: Opción disponible
- Material: Latón chapado en níquel
Aplicaciones
- Control industrial
- Automatización
- Maquinaria
- Equipos médicos
- Sistemas de seguridad
Normas y Certificaciones
- Cumple con IEC 60529 (IP65 opcional)
- Diseño de acción rápida
- Conexión segura
Dimensiones
- Diámetro: 16 mm
- Hexágono: 19 mm entre caras
- Profundidad: 11.20 mm
- Diámetro de corte: 16.2 mm
Configuraciones Disponibles
- Botón plano (AV0630C9)
- Botón curvo (AV1630C9)
- Con sello IP65 (AV10C703D200K)
- Con botón ranurado (AV6P30C9)
Compatibilidad
- Compatibilidad con múltiples configuraciones
- Montaje en panel estándar
- Adaptable a diferentes espesores de panel
Opciones de Terminales
- Terminales de tornillo
- Para cable de hasta 1.5 mm²
- Conexión segura y duradera
