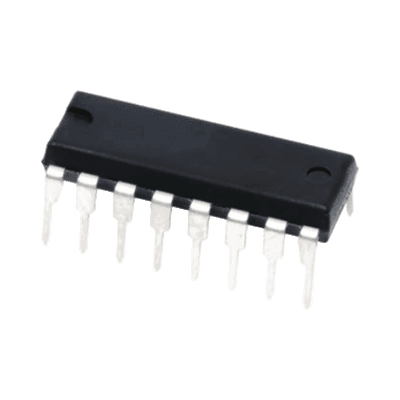

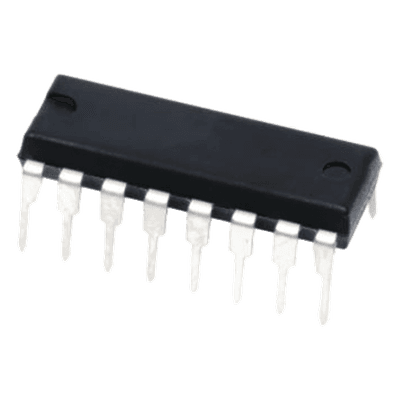

Multiplexor/Demultiplexor CMOS Análogo con Conversión de Nivel Lógico, 0.5 to 20V.
- Multiplexor/Demultiplexor CMOS analógico versátil
- Rango de voltaje de operación: 0.5 a 20V
- Conversión de nivel lógico integrada
- Compatibilidad con señales analógicas y digitales
- Baja latencia con tiempo de retardo 15-720ns
- Resistencia ON de 125Ω (típico)
ModeloCD4052BE
Características Principales
- Multiplexor/Demultiplexor CMOS analógico
- Rango de voltaje de operación: 0.5 a 20V
- Conversión de nivel lógico integrada
- Compatibilidad con señales analógicas
- Diseño optimizado para baja latencia
- Resistencia ON: 125Ω (típico)
- Corriente de fuga OFF: ±100pA (típico)
- Niveles de señal: Digital 3V a 20V, Analógico ≤20VP-P
- Disipación de potencia: 0.2µW (típico)
- Tiempo de retardo: 15-720ns
Aplicaciones
- Conversión analógica/digital
- Conmutación de señales
- Control industrial
- Electrónica de consumo
- Sensores y transductores
Condiciones de Operación
- Rango de temperatura: -55°C a 125°C
- Tensión de alimentación: 3V a 20V
- Corriente de entrada: <1µA
Características Eléctricas
- Corriente quiescente: 0.04-3000µA
- Resistencia ON: 125-550Ω
- Corriente de fuga: ±0.01-±1000nA
Configuración de Pines
- 1: YCH0 IN/OUT
- 2: YCH2 IN/OUT
- 3: YCOM OUT/IN
- 4: YCH3 IN/OUT
- 5: YCH1 IN/OUT
- 6: INH (Inhabilitación)
- 7: VEE (Alimentación negativa)
- 8: VSS (Tierra)
- 9: B (Selección de canal)
- 10: A (Selección de canal)
- 11: XCH3 IN/OUT
- 12: XCH0 IN/OUT
- 13: XCOM IN/OUT
- 14: XCH1 IN/OUT
- 15: XCH2 IN/OUT
- 16: VDD (Alimentación positiva)
Modos Funcionales
- 0 0 0: Selecciona canal X0/Y0
- 0 0 1: Selecciona canal X1/Y1
- 0 1 0: Selecciona canal X2/Y2
- 0 1 1: Selecciona canal X3/Y3
- 1 0 0: Selecciona canal X4/Y4
- 1 0 1: Selecciona canal X5/Y5
- 1 1 0: Selecciona canal X6/Y6
- 1 1 1: Selecciona canal X7/Y7
- INH = 1: Todos los canales inhabilitados
- Compatibilidad con señales analógicas y digitales
- Baja latencia con tiempo de retardo 15-720ns
- Resistencia ON de 125Ω (típico)
