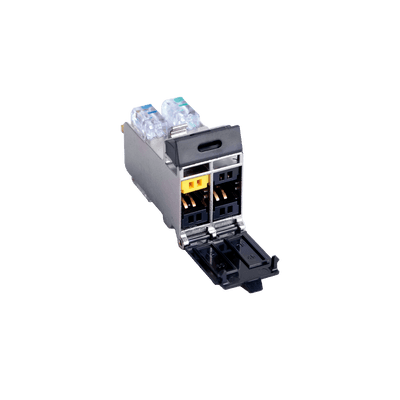

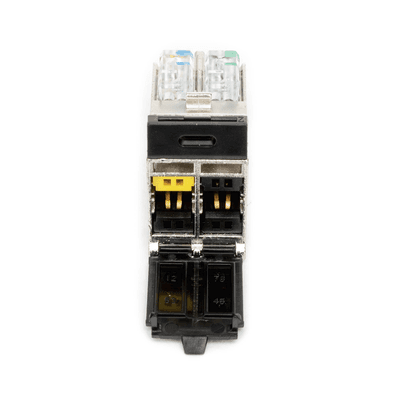

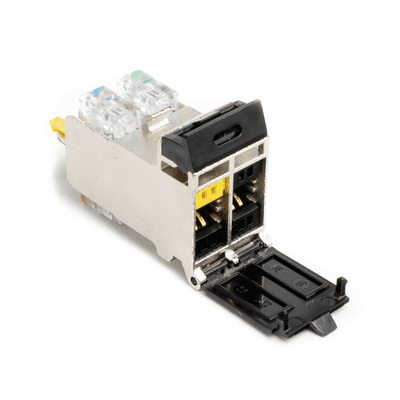

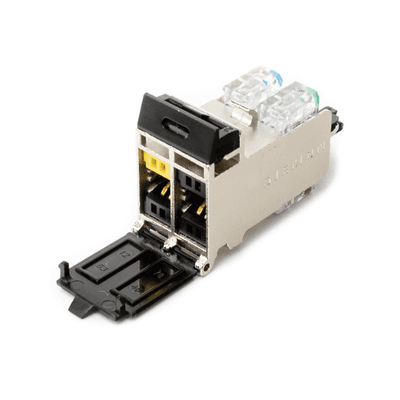

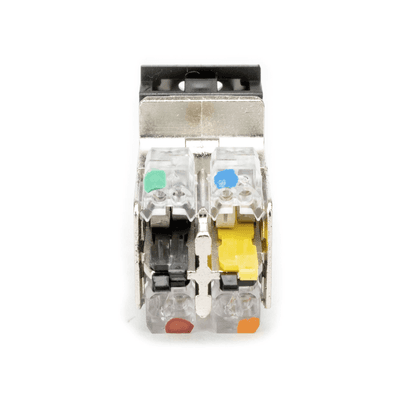

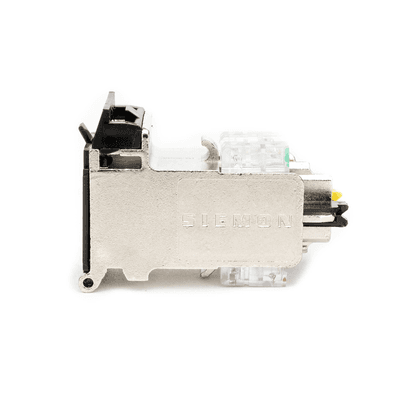

El conector TERA ofrece el mejor rendimiento en par trenzado, superando las especificaciones de la Categoría 7A/Clase FA. Cada par proporciona un ancho de banda de 1.2 GHz, crítico para aplicaciones de video, voz y datos de alta velocidad que requieren frecuencias hasta 698 MHz.
Diseñado para compartir los cuatro pares en múltiples aplicaciones, permite reducir costos de materiales e instalación. Su diseño completamente blindado (S/FTP) elimina problemas de diafonía exógena y asegura una correcta terminación del blindaje del cable.
Características principales
- Ancho de banda: 1.2 GHz por par
- Diseño completamente blindado (S/FTP)
- Compartición de pares para múltiples aplicaciones
- Puerta protectora contra polvo y contaminantes
- Terminación rápida y fácil sin procesos adicionales
Aplicaciones
- Video de alta definición y banda ancha
- Voz y datos de alta velocidad
- Alimentación remota (PoE y PoE+)
- Servicios compartidos en un solo cable
- Entornos de alta densidad y edificios inteligentes
Especificaciones eléctricas
- Resistencia de contacto: 20 Ω
- Resistencia dieléctrica (contacto a contacto): 1000 V DC o pico AC
- Resistencia dieléctrica (contacto a tierra): 1500 V DC o pico AC
- Resistencia de aislamiento: 500 Ω
- Compatibilidad: Hacia atrás con Cat 5e, 6 y 6A
- PoE: Compatible con PoE y PoE+
Especificaciones mecánicas
- Temperatura de operación: -10 a 60 °C
- Material de carcasa: Aleación de zinc fundido
- Materiales: RoHS, libres de plomo, halógenos y PVC
- Dimensiones (LxWxH): 64.2x14.5x24.3 mm
- Ciclos de inserción: 2500 mínimo
- Fuerza de retención: 50N (11.24 lbf)
Terminación
- Calibre de cable: 22-26 AWG sólido y trenzado
- Diámetro de aislamiento: Máx. 1.58 mm
- Diámetro del conductor: Máx. 0.64 mm
- Diámetro del cable: Máx. 9 mm
- Re-terminación: No recomendada
Estándares cumplidos
- ISO/IEC 11801 Ed 2.2
- ISO/IEC 15018
- IEC 61076-3-104
- IEC 60512-99-001
- IEC 60603-7-71
- IEEE 802.3an
- IEEE 802.3af (PoE)
- IEEE 802.3at (PoE+)
- UL/cUL
- ETL 7A Channel Verification Program
Características de diseño
- Diseño compacto para montaje lateral
- Diseño de cuadrantes blindados
- Aislamiento optimizado entre pares
- Puerta protectora contra polvo
- Compatibilidad con hardware MAX®series
- Geometría de contacto patentada
- Protección contra daño por arco eléctrico
