Descripción General

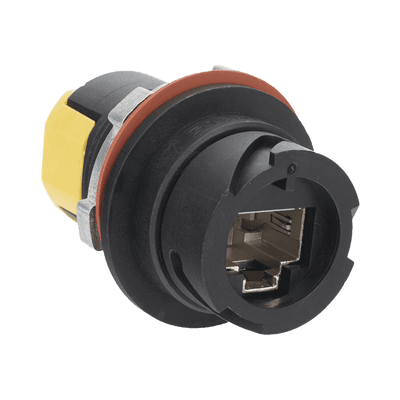

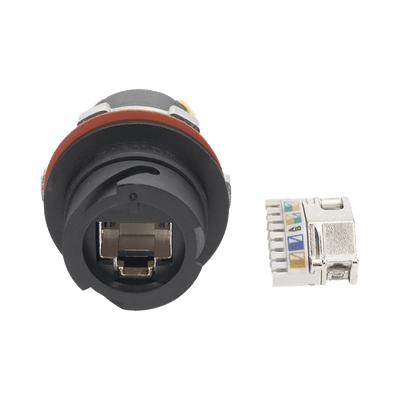

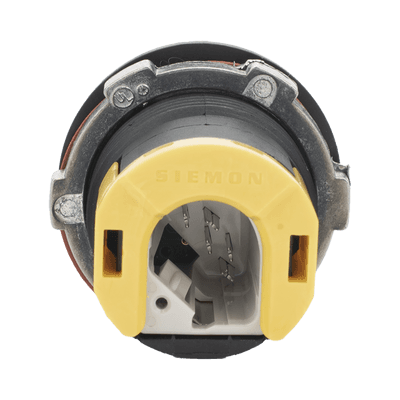

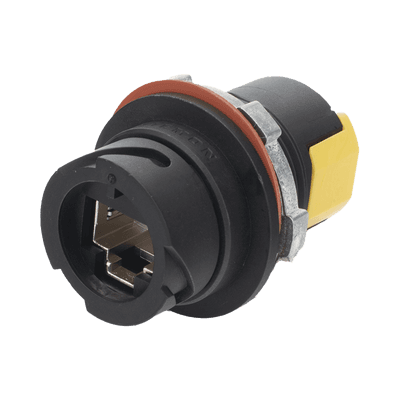

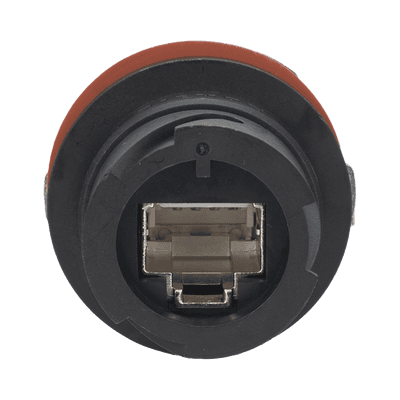

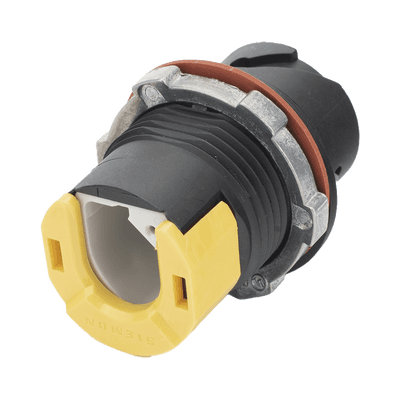

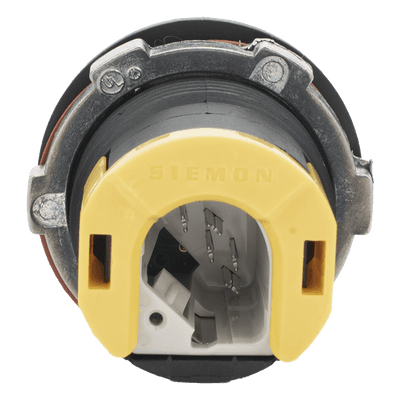

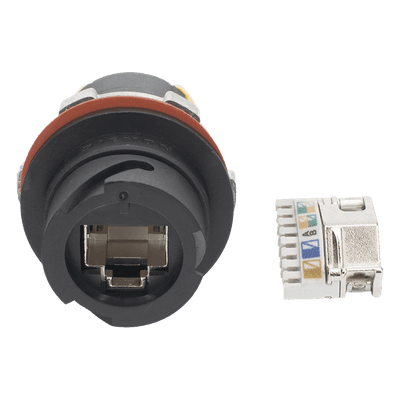

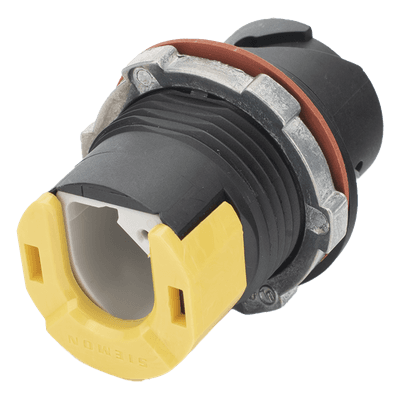

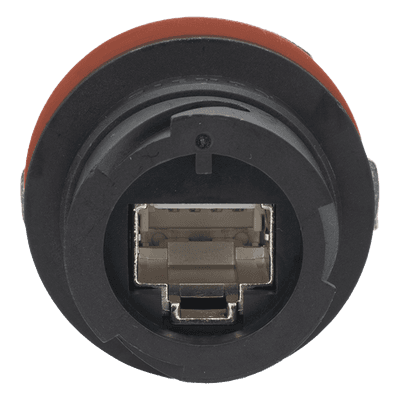

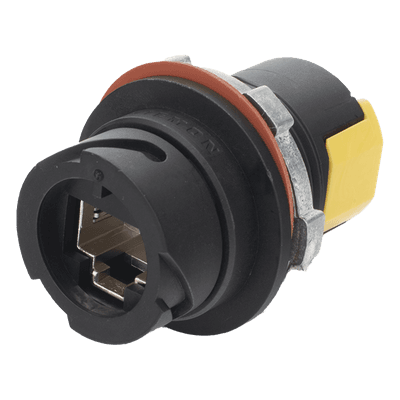

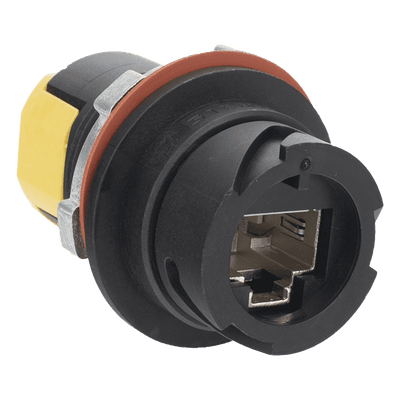

- Conectores Ruggedized Z-MAX con grado de protección IP66/IP67
- Diseñados para ambientes industriales hostiles
- Cumplen con estándares TIA-1005A-2020, IEC 61076-3-106 y ODVA
- Mecanismo de acoplamiento bayoneta de un cuarto de vuelta
Características Técnicas
- Categoría 6A blindado (Shielded)
- Diseño con terminación rápida y sencilla
- Material de carcasa: PBT (Valox®) UL94V-0
- Material de collarín: Aleación de acetal/Elastómero (Delrin®)
- Contactos chapados en oro de 50 microinches
Protección Ambiental
- Rango de temperatura: -25°C a 85°C
- Resistencia a químicos industriales comunes
- Protección contra vibración y humedad
- Durabilidad mecánica: 750 ciclos mínimo
- Resistencia dieléctrica: 1000 VAC contacto a contacto
Aplicaciones
- Laboratorios
- Hospitales
- Plantas de procesamiento de alimentos
- Ambientes industriales extremos
Especificaciones Eléctricas
- Tensión: 150 VAC máximo
- Corriente: 1.5 A máximo
- Resistencia de contacto: 20 MΩ máximo
- Resistencia dieléctrica: 1000 VAC, 60 Hz
Compatibilidad
- Terminación con herramienta 110 estándar
- Compatibilidad con cables de 22-26 AWG
- Conductores sólidos o de 7 hilos
- Diámetro conductor aislado: 0.86-0.99mm
Beneficios Clave
- Protección completa contra polvo y humedad
- Diseño ergonómico con costillas para mejor agarre
- Terminación rápida y confiable
- Resistencia a químicos y limpiadores comunes
- Interoperabilidad con estándares industriales
Comparación de Materiales
| Característica | TPE | PUR |
|---|---|---|
| Flexibilidad a baja temperatura | Excelente | Excelente |
| Resistencia a abrasión | Buena | Excelente |
| Resistencia a petroquímicos | Buena | Buena |
| Resistencia UV | Regular | Regular |
Opciones de Terminación
- Cables Ruggedized a Ruggedized
- Cables Ruggedized a Modular
- Cables Modular a Modular
- Terminación en campo
Opciones de Instalación
- Cajas de montaje superficial de 1 a 4 puertos
- Placas frontales de acero inoxidable
- Conectores Bulkhead
Accesorios Disponibles
- Tapas protectoras para conectores
- Cables pre-armados
- Herramientas de terminación
Rendimiento en Ambientes Extremos
- Resistencia a vibraciones extremas
- Protección contra corrosión
- Sellado hermético IP66/IP67
- Resistencia a limpiadores industriales
Especificaciones de Seguridad
- UL 94V-0 (materiales ignífugos)
- UL/ETL Listed CM, CMX Outdoor
- RoHS compliant y libres de plomo
- Resistencia a fuego y llamas
Opciones de Personalización
- Longitudes estándar: 0.9m a 6.1m
- Opciones de color: Negro, Blanco, Negro con bota amarilla
- Diferentes tipos de chaqueta: TPE, PUR, PVC
- Terminación en campo para longitudes personalizadas
Certificaciones
- TIA-1005A-2020
- IEC 61076-3-106
- IP66/IP67
- NEMA 4X/6P
- UL/ETL Listed
