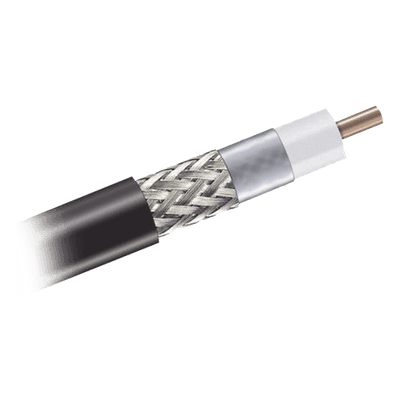

Cable Coaxial 90% de Blindaje, Certificación RoHS, Conductor de Cobre Revestido de Aluminio, 50 Ohms, Carrete de 300 Metros (984.25 Pies)
- Blindaje del 90% con cobre estañado y cinta de aluminio
- Conductor interno de cobre revestido de aluminio
- Impedancia de 50 ohms para transmisión de alta frecuencia
- Atenuación de 19.40 dB/100m a 2000 MHz
- Rango de temperatura -40°C a +85°C para instalación y operación
- Certificación RoHS y norma ISO 9001:2008
ModeloCNT-400/1000
Características Generales
- Tipo de cable: CNT-400
- Impedancia: 50 Ω
- Blindaje: 90% de cobre estañado más cinta de aluminio
- Conductor interno: Cobre revestido de aluminio
- Aislamiento: Espuma de polietileno
- Factor de velocidad: 85%
Dimensiones
- Diámetro exterior: 10.29 mm
- Diámetro sobre dieléctrico: 7.24 mm
- Diámetro sobre cinta: 7.39 mm
- Diámetro del conductor interno: 2.74 mm
- Peso: 0.118 kg/m
Especificaciones Eléctricas
- Capacitancia: 78.0 pF/m
- Resistencia DC, conductor interno: 4.690 Ω/km
- Resistencia DC, conductor externo: 5.610 Ω/km
- Tensión de prueba en chaqueta: 4000 V rms
- Efectividad de blindaje: >90 dB
- Potencia pico: 16.0 kW
Atenuación a 30 metros
| Frecuencia | Atenuación (dB/100 m) | Atenuación (dB/100 ft) |
|---|---|---|
| 30 MHz | 2.49 dB | 0.76 dB |
| 450 MHz | 8.86 dB | 2.70 dB |
| 800 MHz | 12.80 dB | 3.90 dB |
| 2000 MHz | 19.40 dB | 5.90 dB |
| 3000 MHz | 24.60 dB | 7.50 dB |
| 6000 MHz | 36.42 dB | 11.10 dB |
Especificaciones Mecánicas
- Momento de flexión: 0.7 N-m
- Resistencia a aplastamiento: 0.7 kg/mm
- Radio mínimo de curvatura: 25.40 mm
- Resistencia a la tensión: 73 kg
Condiciones Ambientales
- Temperatura de instalación: -40°C a +85°C
- Temperatura de operación: -40°C a +85°C
- Temperatura de almacenamiento: -70°C a +85°C
Construcción
- Material de chaqueta: PE no halogenado
- Color: Negro
- Tipo de blindaje: Malla de cobre estañado + cinta de aluminio
Certificaciones
- RoHS: 2011/65/EU Compliant
- China RoHS: SJ/T 11364-2006 Below Maximum Concentration Value (MCV)
- ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
