Descripción

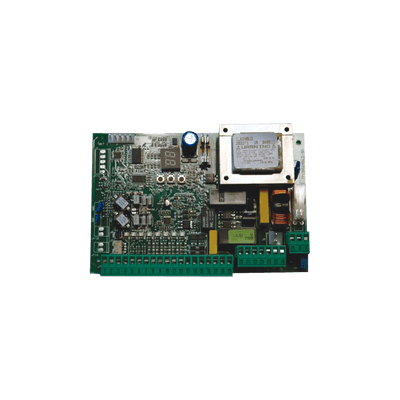

Tablilla de refacción para barreras FAAC 620/640
Características técnicas
- Tensión de alimentación: 230 V~ (+6% -10%) - 50/60 Hz o 115 V~ (+6% -10%) - 50/60 Hz
- Potencia absorbida: 7 W
- Carga máx. Motor: 300 W
- Alimentación accesorios: 24 Vdc
- Corriente máx. accesorios: 500 mA
- Temperatura de funcionamiento: de -20°C a +55°C
- Fusibles de protección: F1 = F 5A - 250V / F2 = T 0,8A - 250V o F1 = F 10A - 120V / F2 = T 0,8A - 120V
- Tiempo de trabajo: Programable (de 0 a 4 min)
- Tiempo de pausa: Programable (de 0 a 4 min)
- Fuerza motor: Programable en 50 niveles
Programación
- Niveles de programación: 3 niveles para mayor flexibilidad de uso
- Salidas programables: 4 salidas programables en 18 funciones diferentes
- Funciones: Gestión deceleraciones, Pantalla multifunción, tecnología BUS y Detector de masas metálicas incorporado
Conectores
- J1: Regleta de bornes baja tensión
- J2: Conexión motor, destellador y ventilador
- J3: Acoplamiento rápido final de carrera de apertura
- J4: Acoplamiento Minidec, Decoder y RP
- J5: Acoplamiento rápido final de carrera de cierre
- J6: Sensor empuje barra
- J8: Condensador motor
- J9: Alimentación 230 VAC
Advertencias de seguridad
- Desconecte la alimentación eléctrica antes de realizar cualquier intervención
- Coloque un interruptor omnipolar con distancia de apertura ≥ 3 mm
- Verifique la correcta conexión a tierra de las partes metálicas
- Separe cables de alimentación de cables de mando y seguridad
- Utilice vainas separadas o cable blindado para evitar interferencias
- Realice mantenimiento semestral verificando dispositivos de seguridad
Conexiones eléctricas
- J1 - Accesorios: Conexión para espiras magnéticas (LOOP 1 y LOOP 2), mandos de apertura/cierre, dispositivos de seguridad, salidas open-collector y relé
- J2: Conexión para motor, destellador y ventilador
- J9: Alimentación 230 V~ o 115 V~
Certificaciones
- Cumple con directivas CEE: 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética)
- Pruebas realizadas en configuración típica homogénea (productos FAAC S.p.A.)
Componentes principales
- Detector de frecuencias DS1
- Pantalla de señalización y programación
- Diodos de control del estado de las entradas
- Transformador TF1
- Pulsadores de programación 'F', '+' y '-'
