DescripciónEspecificacionesRecursos

Características principales

• Tecnología: Infrarroja
• Voltaje operativo: 12/24 Vcc/Vca
• Rango de detección: 10m (puede reducirse por condiciones climáticas)
• Tiempo de respuesta: 1 segundo
• Temperatura operación: -10°C a 50°C
• Salida de relé: 1A Max. 36V

Especificaciones técnicas

• Alimentación: 12 a 24V DC/AC
• Consumo: 100 mA
• Dimensiones: 108x35x30mm
• Peso: 100 gramos
• Conexión: Transmisor: AC/- AC/+ NC COM NO AC/+ AC/-
• Instalación: Altura recomendada 20cm, distancia máxima 2m

Contenido del paquete

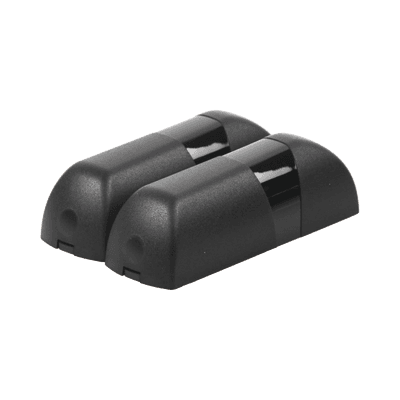

• 1 transmisor IR con salida de relé NO/NC/COM
• 1 receptor IR

Notas de instalación

• Requiere alimentación por separado 12Vdc
• Instalar perpendicular al equipo a proteger
• Verificar alineación entre transmisor y receptor
• Evitar condiciones climáticas adversas que puedan afectar el rango

---

Diagrama de conexiones

Conexión del sensor:

• Transmisor: AC/- AC/+ NC COM NO AC/+ AC/-
• Receptor: Conexión a dispositivo a proteger
• Fuente de alimentación: Conectar con fuente apagada
