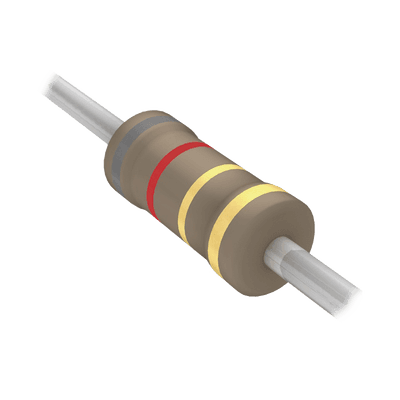

Características Técnicas
- Composición: Película de Carbono
- Paquete: Axial
- Resistencia: 8.2 Ohms
- Tolerancia: ±5%
- Potencia: 0.25W (1/4W)
- Coeficiente de Temperatura: -350 a +500 ppm/°C
- Temperatura de Operación: -55°C a +155°C
- Dimensiones: 2.40 mm (Diámetro) x 6.30 mm (Largo)
Especificaciones Eléctricas
- Voltaje Máximo de Trabajo: 250V
- Voltaje Máximo de Sobrecarga: 500V
- Voltaje de Prueba de Aislamiento: 500V
- Rango de Resistencia: 1Ω - 10MΩ
Especificaciones Ambientales
- Resistencia a la Humedad: ±3.0%+0.05Ω después de 56 días a 40±2°C, 90-95% RH
- Ciclo Térmico: ±1.0%+0.05Ω después de 5 ciclos (-55°C a +155°C)
- Resistencia a Calor por Soldadura: ±1.0%+0.05Ω después de 10 segundos a 260±3°C
Características Constructivas
- Película de carbono puro sobre núcleo cerámico
- Terminales de cobre electrolítico estañado
- Recubrimiento de barniz color ámbar
- Resistencia a la soldadura: ≥95% de cobertura
Condiciones de Operación
- Funcionamiento a 70°C: Derating según curva de temperatura
- Ciclos de prueba: 1.5 horas encendido, 0.5 horas apagado
- Prueba de sobrecarga: 4 veces el voltaje nominal, 10,000 ciclos
Aplicaciones
- Electrónica general
- Equipos industriales
- Automatización
- Instrumentación
