Características Generales
- Tipo: Capacitor de Tantalio SMD
- Capacidad: 22 μF
- Voltaje Máximo: 35 VCC
- Temperatura de Operación: -55 °C a +125 °C

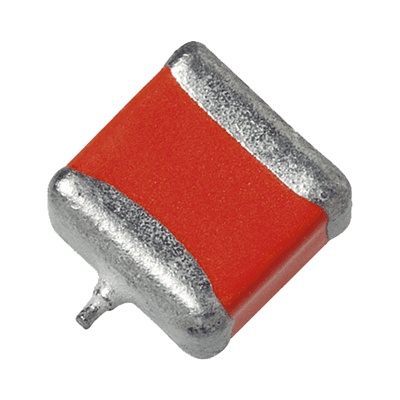

- Aplicación: Monitor COM-3010 (posiciones C2, C4, C7, C18, C23, C34 y C52)
Características Técnicas
- Tolerancia: ±10 %, ±20 %
- Nivel de Humedad: Nivel 2a
- Terminales: 100 % estaño (estándar), estaño/plomo disponible
- Empaque: 8 mm y 12 mm en cinta y carrete (EIA 481 e IEC 60286-3)
- Compatibilidad: Código de carcasa compatible con EIA 535BAAC y CECC 30801
Especificaciones Eléctricas
- DF (Disipación): 6 % máx
- ESR: 0.75 Ω a 0.95 Ω
- Rizado: 0.34 A a 0.39 A
- Corriente de Fuga: 2.2 μA a 4.4 μA
Dimensiones
- Longitud: 0.146' [3.7 mm]
- Ancho: 0.072' ± 0.012' [1.8 mm ± 0.3 mm]
- Altura: 0.056' ± 0.012' [1.4 mm ± 0.3 mm]
- Terminal: 0.031' ± 0.012' [0.8 mm ± 0.3 mm]
Código de Orden
- Código: 595D226(1)035B(2)(3)
- Tolerancia: X9 (±10%) o X0 (±20%)
- Terminación: 2 (100% estaño), 4 (dorado), 8 (estaño/plomo)
- Empaque: T (7') o W (13')
Aplicaciones
- Fuentes de alimentación
- Filtros de RF
- Circuitos de temporización
- Acoplamiento y derivación
- Equipos médicos y militares
Características de Rendimiento
- Baja impedancia a altas frecuencias
- Estabilidad térmica
- Bajo nivel de ruido
- Larga vida útil
- Alta confiabilidad
Notas de Aplicación
- Para temperaturas superiores a 85 °C, es necesario reducir el voltaje de operación
- La terminación de ánodo debe tener un mínimo de 0.010' [0.25 mm]
- Para aplicaciones que requieran compatibilidad RoHS, especificar terminaciones en estaño (100%)
- La serie 595D ofrece opciones con mayor voltaje, tolerancia más ajustada, menor ESR (ej: serie 594D) o mayor confiabilidad (ej: serie T95)
