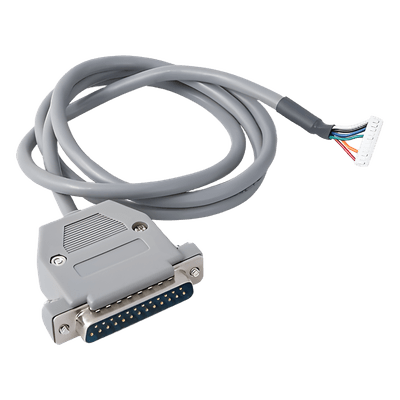

Descripción del Arnes IRR-25S

Arnes de conexión diseñado por SYSCOM para la interfase entre radios móviles ICOM y sistemas simplex como Echo-R100 y EDM-3.

Este arnés proporciona conexión de 11 posiciones con configuración específica para compatibilidad con equipos simplex.

Configuración de Conexión

1 (Rojo): +VCC (pines 1 y 2)
3 (Naranja): COR (pin 9)
7 (Verde): Audio RX (DISC) (pin 13)
9 (Azul): Audio TX (MIC) (pin 12)
10 (Negro): Tierra (pines 14 al 25) - Malla
11 (Blanco): PTT (pin 7)

Componentes Adicionales

Puente de conexión: Entre pines 10 y 11
Resistencia: 100K, ¼ W (pines 1 y 9)

Especificaciones Técnicas

Tipo: Arnés de conexión
Conector: DB-25 de 25 pines
Posiciones utilizadas: 11 posiciones
Aplicación: Interfaz entre radios móviles ICOM y sistemas simplex

Aplicaciones

Interfaz con sistema simplex Echo-R100
Conexión con sistema EDM-3
Integración con radios móviles ICOM
