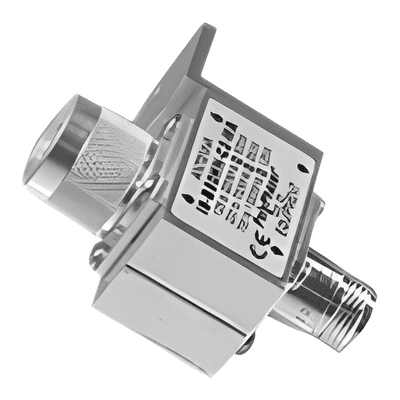

TRANSTECTORModeloIS-B50HN-C2-MA
Protector Coaxial RF / 125-1000 MHz / 50 Ω / N Macho a Hembra / Bloqueo DC / 20 kA
- Bloqueo DC para protección eléctrica avanzada
- Rango de frecuencia 125 MHz a 1.0 GHz
- 500 W VHF / 250 W UHF
- 1 con mínima pérdida por inserción
- Montaje en mampara para instalación profesional
- Certificaciones CE y RoHS compliant
Descripción del TRANSTECTOR IS-B50HN-C2-MA
Este protector coaxial RF proporciona protección avanzada contra sobretensiones para sistemas de comunicación en el rango de 125 MHz a 1.0 GHz. Incorpora bloqueo DC que aísla la alimentación eléctrica continua mientras permite el paso de la señal RF, protegiendo equipos sensibles de daños por transitorios de hasta 20 kA. Su diseño con conector N macho hacia la antena y N hembra hacia el equipo facilita la integración en infraestructuras de telecomunicaciones existentes. La baja pérdida por inserción (≤0.1 dB) y el excelente VSWR garantizan un rendimiento óptimo sin degradación de la señal.
Características Principales
- Bloqueo DC para protección eléctrica avanzada
- Rango de frecuencia: 125 MHz a 1.0 GHz
- Voltaje de activación: 1200 VDC ±20%
- Potencia RF: 500 W VHF / 250 W UHF
- Conector N macho a antena, N hembra a equipo
- VSWR ≤1.1:1 sobre todo el rango de frecuencia
Eléctricas
Tipo: Bloqueo DC
Rango de frecuencia: 125 MHz a 1.0 GHz
Impedancia: 50 Ω
Voltaje de activación: 1200 VDC ±20%
Potencia RF: VHF 500 W, UHF 250 W
Corriente de descarga: 20 kA
Rendimiento RF
VSWR: ≤1.1:1 sobre rango de frecuencia
Pérdida por inserción: ≤0.1 dB sobre rango de frecuencia
Tasa de PIM: N
Mecánicas y Conectividad
Tipo de montaje: Mampara
Conector sin protección (antena): N macho
Conector protegido (equipo): N hembra
Certificaciones
Estándares: CE compliant, RoHS compliant
Aplicaciones
Protocolo/Aplicación: P
Especificaciones técnicas del IS-B50HN-C2-MA
| Especificación | Detalle |
|---|---|
| Modelo | IS-B50HN-C2-MA |
| Marca | TRANSTECTOR |
| Garantía | 3 años |
| Clave SAT | 39121634 |
| Peso | 0.16 |
| Alto | 5 |
| Largo | 9 |
| Ancho | 6 |
