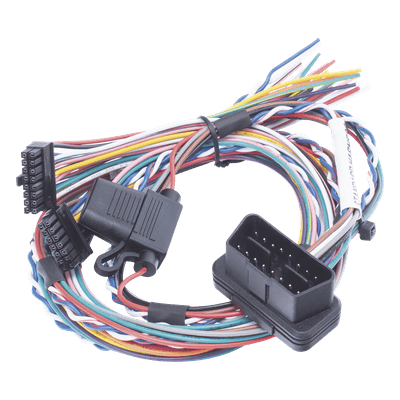

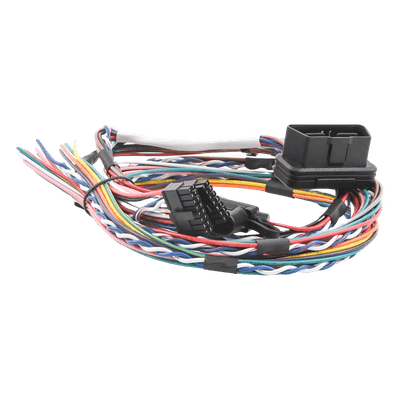

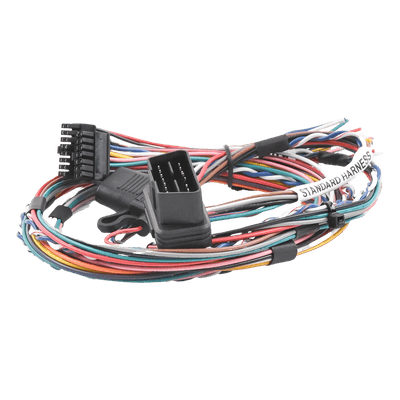

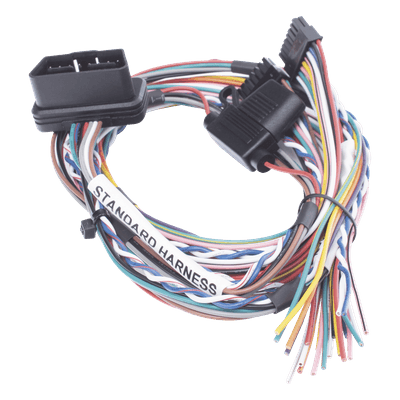

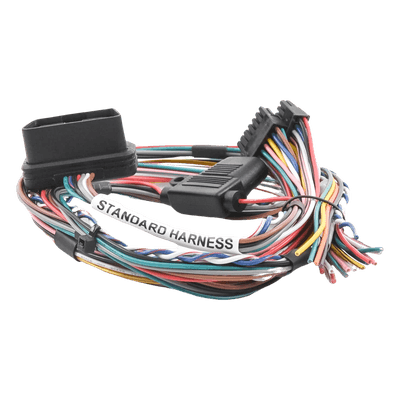

Arnes para conector OBD compatible con modelos PRO5LITE y HCV5 — RUPTELA | ADAR Supplies
Características principales
Compatibilidad con modelos LCV5 y LCV53G
Diseño optimizado para conexiones OBD seguras
Materiales duraderos para uso prolongado
Conector de precisión para señal estable
Instalación sencilla y sin herramientas especiales
Aplicaciones
Instalación de rastreadores HCV5/LCV5 en vehículos comerciales ligeros
Lectura de datos CANbus mediante conexión OBDII
Fuente de alimentación a través de conexión OBDII
Características clave
Lectura de datos CANbus
Instalación más rápida y sencilla
Instalación profesional
Minimiza el riesgo de instalaciones defectuosas
Compatibilidad
HCV5
LCV5
Pro5
Especificaciones ambientales
Rango de temperatura: -35 a +75 °C
Especificaciones eléctricas
Rango de voltaje: Hasta 16 V DC
Propiedades físicas
Tipo de conector: OBDII (Type B 24V, 16 pines)
Interfaces CAN: 1 (Standard), 2 (PSA)
Sección transversal del cable: 0.5 mm² (20 AWG)
Longitud del cable: 1 m
Longitud del cable auxiliar: 0.5 m
Configuración de pines - Versión Standard
Conector OBDII:
14 pines: Conector de alimentación
16 pines: Conector CAN
Funciones principales:
Puerto 1: Alimentación (9-32 V) - Verde/Blanco
Puerto 4: Tierra - Negro
Puerto 6: CAN High - Blanco/Rojo
Puerto 7: K-Line - Marrón
Puerto 14: CAN Low - Azul/Rojo
Puerto 16: Alimentación - Rojo
Configuración de pines - Versión PSA
Conector OBDII:
14 pines: Conector CAN
16 pines: Conector de alimentación
Funciones principales:
Puerto 1: Alimentación (9-32 V) - Amarillo
Puerto 6: CAN Low - Azul
Puerto 8: CAN Low - Azul
Puerto 14: CAN Low - Azul/Rojo
Puerto 16: Alimentación - Rojo
Información de pedido
K00093: Arnés OBDII para instalación en vehículos ligeros
K00094: Arnés OBDII para instalación en vehículos Peugeot y Citroen
