Descripción General

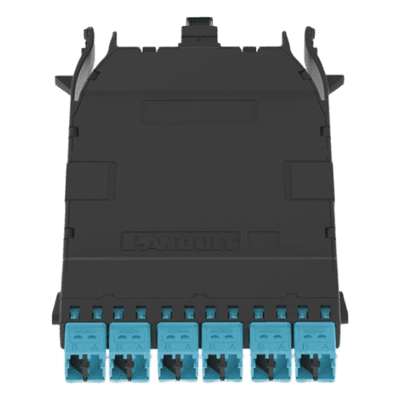

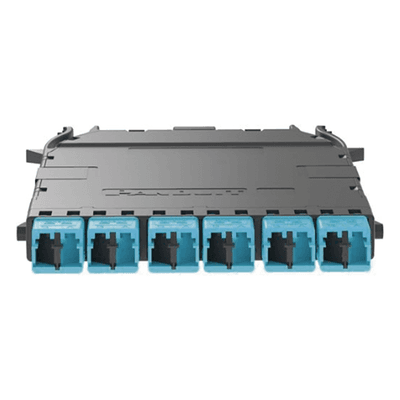

El casete HD Flex™ es un sistema de fibra óptica OM4 MPO a LC diseñado para soportar 12 fibras en total. Utiliza una configuración de polaridad universal (B) y está optimizado para baja pérdida de inserción. El dispositivo incluye una cubierta negra con conector MPO macho negro y 6 adaptadores LC dúplex color aqua con protectores integrales para prevenir contaminación.
Especificaciones Técnicas
- Tipo de fibra: OM4
- Número de fibras: 12
- Conector frontal: 6 Adaptadores LC dúplex Aqua
- Conector trasero: MPO Macho
- Pérdida de inserción (IL): ≤0.5 dB (MPO a LC)
- Pérdida de retorno (RL): >26 dB (OM4)
- Polaridad: Universal (B)
- Material de terminación: Cerámica Zirconia
- Temperatura operativa: 0°C a +70°C
- Almacenamiento: -40°C a +70°C
Estándares y Certificaciones
- ISO/IEC 11801
- ANSI/TIA-568-C.3
- TIA-604-5 (FOCIS-5)
- TIA-604-10 (FOCIS-10)
- Cumple con RoHS
Aplicaciones
- Redes Ethernet
- Redes Fibre Channel
- Despliegues de centros de datos
- Soluciones de backbone y distribución
- Sistemas de fibra óptica de alta densidad
Características de Construcción
- Diseño compacto para optimizar espacio en rack
- Sistema de gestión de cables integrado
- Conectores con protectores contra contaminación
- Materiales resistentes a condiciones industriales
- Diseñado para 500 ciclos de conexión
Compatibilidad
- Compatible con sistemas de fibra óptica multimodo OM4
- Interoperable con equipos que soportan conectores LC dúplex
- Compatible con infraestructura de MPO existente
- Soporta configuraciones de polaridad Method A, Method B y Universal (B)
Opciones de Instalación
- Instalación en racks de 19'
- Configuración frontal y trasera con conectores LC y MPO
- Soporta diferentes configuraciones de desglose
- Diseñado para reducir desperdicio de fibra durante instalación
- Permite actualizaciones y reconfiguraciones sencillas
Comparación de Pérdidas
Pérdida de Inserción (IL)
- Casete estándar: 0.75 dB
- Casete optimizado: 0.5 dB
- Casete ultra bajo: 0.35 dB
Pérdida de Retorno (RL)
- OM3/OM4: >26 dB
- OS1/OS2: >55 dB
- Conectores APC: >65 dB
Modelos Relacionados
El modelo FHCZO1210U pertenece a la familia de casetes HD Flex™ que incluye múltiples configuraciones:
- Casetes de 4, 6 y 12 puertos
- Configuraciones OM3, OM4, OM4+ y OS2
- Opciones de conectores LC, LC/APC, SC, SC/APC y MPO
- Casetes de conversión de fibra oscura
- Casetes de malla/intercambio
Información Adicional
Durabilidad
- 500 ciclos de conexión garantizados
- Conectores de cerámica zirconia
Tipos de Fibra
- OM3 50/125μm
- OM4 50/125μm
- OM4+ Sig Core 50/125μm
- OS2 9/125μm
Opciones de Conectores
- LC dúplex (obturador)
- SC dúplex
- MPO (Key-up a Key-up o Key-up a Key-down)
