El CertiFiber® Pro es una solución de certificación de fibra de nivel 1 (básico) y forma parte de la familia de productos de certificación de cableado Versiv™. La línea de productos Versiv también incluye certificación de cobre y módulos de análisis de OTDR. Versiv está diseñado sobre un sistema de gestión ProjX™ revolucionario y la interfaz de usuario Taptive™. ProjX ayuda a garantizar que los trabajos se realicen de forma correcta desde el principio, lo que permite reducir las modificaciones.

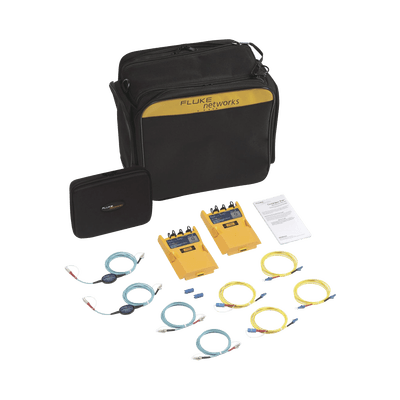

Contenido del Kit
- 2 módulos OLTS Quad CertiFiber Pro
- Kit de Jumpers de comprobación SC/LC multimodo que cumplen con flujo restringido de 50 µm
- Kit de Jumpers de comprobación SC/LC monomodo
- Maletín de transporte de Jumpers de comprobación
- 2 adaptadores Simplex LC/LC
- Maletín de transporte grande
- Declaración de calibración y guía de inicio
Especificaciones de pérdida/longitud
- Velocidades de pruebas: Modo de unidad remota: < 3 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda). Modo de fuente del extremo lejano: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda). Modo de bucle de retorno: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda)
- Conectores de entrada/salida: Adaptador de conector intercambiable (LC de serie, SC, ST y FC opcionales)
- Condición de lanzamiento: Flujo restringido (Encircled Flux) que cumple con TIA-526-14-B, ISO/IEC 14763-3 e IEC 61280-4-1
- Tipos de fibra comprobados: 50/125 µm o 62,5/125 µm (multimodo), Monomodo
- Tipo de fuente y longitudes de onda: Fuente LED 850 nm ± 30 nm, 1300 nm ± 20 nm (multimodo). Diodo láser Fabry-Perot 1310 nm ± 20 nm, 1550 nm ± 30 nm (monomodo)
- Medición de longitud máxima: 12 km (multimodo), 130 km (monomodo)
- Precisión de la medición de longitud: ±1,5 m más ±1 % de longitud
- Potencia de salida (nominal): ≥ -24 dBm con EF-TRC (multimodo), ≥ -4 dBm (monomodo)
- Estabilidad de potencia de salida: ±0,05 dB en 8 horas, ±0,03 dB en 15 minutos (multimodo), ±0,1 dB en 8 horas, ±0,08 dB en 15 minutos (monomodo)
Especificaciones adicionales
- Longitudes de onda de fuente: 850 nm, 1300 nm, 1310 nm, 1550 nm
- Rango de mediciones de potencia: De 0 dBm a -65 dBm (850 nm), de 0 dBm a -70 dBm (todas las demás longitudes de onda)
- Incertidumbre de medición de potencia: +/-5 %, +/- 32 pW
- Linealidad de mediciones: ±0,1 dB
- Período de recalibración: 1 año
1. En la salida de EF-TRC.
2. Se pueden producir variaciones entre el equipo de medición de EF, pero se puede esperar el cumplimiento de EF con un factor de confianza del 95 %.
3. Relativa al nivel de potencia tras calentamiento de 15 minutos, a temperatura constante.
1. +/-100 pW a 850 nm
2. En las siguientes condiciones: nivel de potencia 100 μW (-10 dBm), onda continua (CW) para potencia absoluta a 850 nm y 1310 nm. Haz divergente, ND = 0,20 para 50/125 μm y ND = 0,14 para 9/125 μm. Temperatura ambiente: 23° ± 1 °C. Conector SC/UPC con contera de cerámica. Tras un calentamiento de 5 minutos. Conforme al NIST.
3. -3 dBm a -55 dBm a 850 nm y 1310 nm. Temperatura ambiente 23° ± 1° C después de un calentamiento de 5 minutos.
