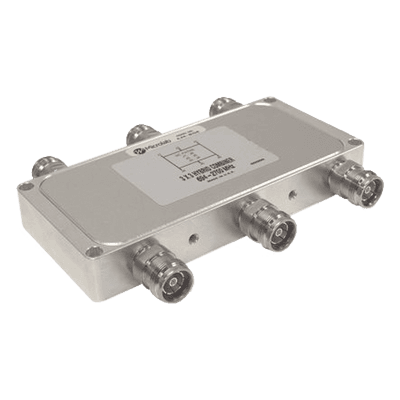

Combinador hibrido 3x3 694-2700MHz 150W -161dBc tipo N IP64
- Combinador híbrido 3x3 para aplicaciones DAS
- Rango de frecuencia 694-2700 MHz amplio
- Potencia 150W por entrada continua
- Aislamiento de 25 dB en todos los puertos
- Baja PIM de -161 dBc
- Conectores tipo N con protección IP64
ModeloCM-80N
Descripción
Un combinador híbrido 3:3 es una red que combina hasta tres entradas.
En las aplicaciones DAS, las tres salidas se pueden usar para alimentar diferentes cables, proporcionando esencialmente una combinación sin pérdidas.
Todos los puertos no utilizados deben tener una terminación de 50 W con la potencia nominal adecuada.
Esta red es un bloque de construcción importante en las cajas de combinación que se utilizan en el DAS interno del host neutral.
Agregue el sufijo 'P' al número de modelo (p. ej., CM-80DP) para agregar pintura, cuando el producto se use en ambientes al aire libre.
Características
- Connects 3 inputs to 3 outputs
- Models for Outdoor Environments
- Up to 25 dB Isolation, Low VSWR
- 150W/Input Continuous Avg. Power
- Low Specified PIM -161 dBc
- Just 4.8 dB coupled loss/channel
- Low and High Wireless Bands
- Convenient connector spacing
Especificaciones
- Frecuencia: 694 – 800 MHz
- 800 – 2,500 MHz
- 2,500 – 2,700 MHz
- Coupling: 5.0 ± 1.3 dB
- 5.0 ± 1.0 dB
- 5.0 ± 1.3 dB
- Power: 150W
- VSWR: <1.20:1
- <1.20:1
- <1.25:1
- Isolation: >25 dB
- >25 dB
- >23 dB
- PIM: -161 dBc
- Connectors: N Type
- Ingress Protection: IP64
- Weight: 2.4 lbs (1.1 kg)
