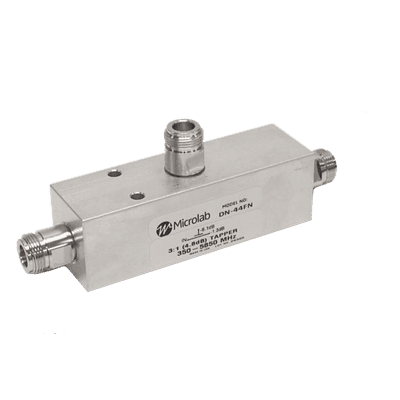

La serie Microlab DN-x4FE de Tappers divide de manera desigual señales celulares de alta potencia en proporciones fijas de 1000:1 a 2:1 con reflejos o pérdidas mínimos sobre las bandas inalámbricas clave en el rango de 350 a 5930 MHz (no hay acoplamiento de 1550 a 1650 Megahercio).

El innovador diseño asimétrico garantiza una excelente VSWR de entrada y uniformidad de acoplamiento en las bandas especificadas, incluso hasta una división de 2:1.

El diseño liviano permite una fácil fijación a la pared con el soporte suministrado. Diseñado con solo unas pocas uniones de soldadura y un dieléctrico de aire, se minimizan las pérdidas y se mejora la confiabilidad.

Consulte las series DN-x4FN y DN-x4FD para Tappers similares con conectores N y 7/16.

Características

Relaciones de división de 1000:1 a 2:1
Tetra, PMR, Celular, UMTS, WiFi a 5,930
PIM bajo especificado
Clasificación de potencia promedio de 500 W
Pérdida mínima de inserción de RF
RoHS
Alta confiabilidad, IP67

Especificaciones

Frecuencia

350 – 5930 MHz

Relación

4:1/6.0dB

División principal/sucursal

-1,0/-7,0

Poder

500 W de media, pico de 3 kW

VSWR

1,2:1 para 700-2500 MHz
1,3:1 para 350-5930 MHz

PIM

-161 dBc (2 tonos a +43dBm)

Conectores

4.3-10 (f) trimetal

Protección de ingreso

IP67

Peso

380 g (0,875 libras)

SEPARADOR 6dB (4:1) Tap 350-5930MHz 500W -161dBc TIPO N IP67 .
