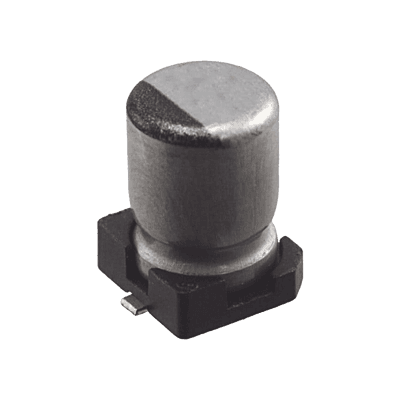

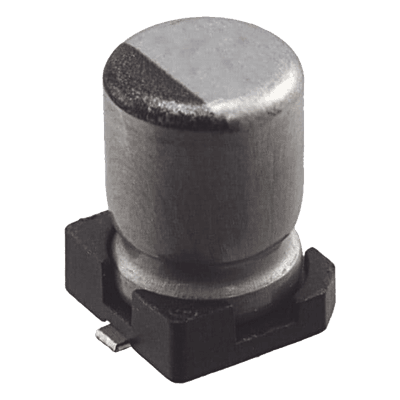

Capacitor Electrolítico SMD / 10 µF / 35 VCC / Tolerancia ±20% / 5 x 6.1 mm / AEC-Q200
- Vida útil de 5000 horas a 105°C para alta fiabilidad
- Certificación AEC-Q200 para aplicaciones automotrices
- Corriente de rizado 27 mA RMS para filtrado estable
- Operación garantizada desde -40°C hasta +105°C
- Encapsulado de aluminio con montaje superficial SMD
- Cumplimiento RoHS para manufactura sin plomo
Modelo1189-2455-1-ND
Capacitor electrolítico de aluminio diseñado para montaje superficial (SMD) con capacitancia de 10 µF y voltaje nominal de 35 VCC. Presenta encapsulado de aluminio compacto con dimensiones de 5 x 6.1 mm, optimizado para circuitos con restricciones de espacio. Cumple con los estándares AEC-Q200 para componentes automotrices y RoHS para procesos de manufactura libres de plomo. Su vida útil de 5000 horas a 105°C y rango operativo extendido desde -40°C hasta +105°C lo hacen adecuado para aplicaciones industriales y automotrices que exigen alta fiabilidad térmica. La corriente de rizado de 27 mA RMS a 35 V garantiza un desempeño estable en condiciones de carga nominal.
Características Generales
- Capacitancia: 10 µF con tolerancia ±20% (120 Hz, 20°C)
- Voltaje nominal: 35 VCC
- Corriente de rizado: 27 mA RMS a 35 V
- Corriente de fuga: ≤ 0.01CV o 3 µA (cualquiera que sea mayor)
- Factor de disipación: 0.14 máximo a 120 Hz
- Impedancia a baja temperatura: relación máxima 1.50 a -40°C
- Vida útil: 5000 horas a 105°C
- Temperatura de operación: -40°C a +105°C
- Normas: AEC-Q200, RoHS
- Material: aluminio electrolítico
Desempeño Eléctrico
- Capacitancia: 10 µF
- Tolerancia: ±20% (120 Hz, 20°C)
- Voltaje nominal: 35 VCC
- Corriente de rizado: 27 mA RMS a 35 V
- Corriente de fuga: ≤ 0.01CV o 3 µA
- Factor de disipación: 0.14 máximo a 120 Hz
- Impedancia baja temp.: relación 1.50 máx. a -40°C
- Vida útil: 5000 horas a 105°C
Especificaciones Mecánicas
- Tipo de montaje: SMD (superficial)
- Encapsulado: cápsula de aluminio
- Dimensiones: 5 x 6.1 mm
- Distancia entre terminales: 3.5 mm
- Altura: 5.3 mm
- Material: aluminio electrolítico
Códigos de Referencia
- Voltaje 6.3 V: código J
- Voltaje 10 V: código A
- Voltaje 16 V: código C
- Voltaje 25 V: código E
- Voltaje 35 V: código H
- Voltaje 50 V: código M
- 4.7 µF: factor 0.65
- 10 µF: factor 0.80
- 22 µF: factor 1.00
- 47 µF: factor 1.00
