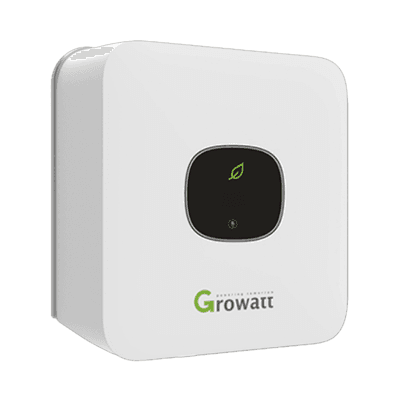

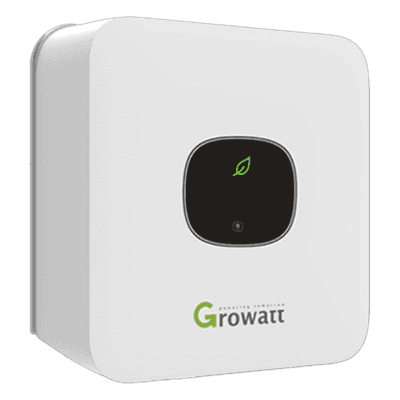

El Growatt MIC 3300TL-X2 es un inversor solar de alto rendimiento diseñado para maximizar la eficiencia en la conversión de energía fotovoltaica a energía eléctrica utilizable. Con una combinación de tecnologías avanzadas y diseño amigable, el MIN 6000TL-X2 se establece como la elección ideal para sistemas fotovoltaicos residenciales y comerciales pequeños a medianos.
Especificaciones
Características Fotovoltaicas Principales
- Máxima potencia FV recomendada: 4,900W (Permite conectar una extensa gama de paneles fotovoltaicos)
- Número de MPPTs: 1
- Cadenas por MPPT: 1
- Máxima corriente en corto circuito por MPPT: 16A (permite conectar múltiples módulos en serie para alcanzar el máximo rendimiento del sistema)
- Rango de voltaje de MPPT: 80V-550V (Brinda flexibilidad en la elección de módulos fotovoltaicos)
Características de Salida (CA)
- Potencia nominal CA: 3,000W (Proporciona suficiente energía para cubrir las necesidades de hogares y PYMEs)
- Voltaje nominal: 220
- Corriente máxima de salida: 14.3A (Asegura una transferencia efectiva de energía a la red eléctrica)
- Rango de Frecuencia de red CA: 55Hz-65Hz
Características Generales
- Dimensiones: 274 mm x 254 mm x 138 mm
- Peso: 6.2kg
- Grado de protección: IP65 (Protegido contra polvo y agua)
- Rango de temperatura: -25°C - 60°C (Rendimiento asegurado ante diversas condiciones climáticas)
- Comunicación WIFI para su monitorización remota
MENÚ EXPANDIBLE
Monitoreo OSS GROWATT (PC)
El monitoreo con la plataforma OSS de Growatt nos permite supervisar y controlar nuestras plantas instaladas ya que es una potente plataforma O&M para instaladores. Esta plataforma cuenta con un diagnóstico de curva I-V inteligente en línea que hace más fácil observar la producción de energía del sistema.
¡DA CLICK EN LAS IMÁGENES Y PRUEBALO!
Monitoreo Remoto por APP SHINE PHONE
Si lo tuyo es lo portátil, no dude en utilizar la aplicación SHINEPHONE para la supervisión y control de parámetros de manera simple y rápida.
Con los siguientes videos te guiaremos para que comiences a utilizar el módulo de monitoreo y para orientarte con el registro del datalogger.
Diagrama de conexión
MIN6000TLX2
Este equipo dispone de 1 MPPT. La conexión de estos equipos se realiza conectando una serie de módulos solares en cada cadena.
Antes de conectarlos al inversor, las series de paneles pueden ser conectadas a una pastilla térmica para la protección del equipo.
Una vez que los paneles estén conectados, es necesario adaptar el cableado eléctrico al conector del inversor. Este conector cuenta con una señalización que indica 'L', 'N' y 'PE', correspondientes a Línea 1, Línea 2 y Tierra, respectivamente. Esta conexión se dirige a otra pastilla térmica con el objetivo de proteger el equipo, y desde esta protección se debe realizar la conexión al medidor bidireccional.
Módulos Solares Compatibles
Módulo Solar LONGI 575W
LR572HTH575M
- Cantidad de modulos recomendados: 6
- Voltaje de circuito abierto (Voc): 52.06 V
- Corriente en corto circuito (Isc): 14.44 A
- Dimensiones: 2278x1134x35 mm
Módulo Solar ETSOLAR 450W
ETM760BH450WW/WB
- Cantidad de modulos recomendados: 8
- Voltaje de circuito abierto (Voc): 41.4 V
- Corriente en corto circuito (Isc): 13.6 A
- Dimensiones: 1909x1134x35 mm
Módulo Solar LONGI 580W
LP*182*182M72NH580W
- Cantidad de modulos recomendados: 6
- Voltaje de circuito abierto (Voc): 51.09 V
- Corriente en corto circuito (Isc): 14.45 A
- Dimensiones: 2279x1143x30 mm
Energía Limpia
Ahorro de Energía
Cuidado del Medio Ambiente
Conexión sencilla
Características Técnicas Especiales
Eficiencia Máxima de 97.6%
El MIC3300TL-X2 ofrece una eficiencia máxima líder de la industria, asegurando el aprovechamiento óptimo de la energía solar capturada por los paneles fotovoltaicos.
Control de Exportación Opcional
El inversor integra un controlador de exportación de energía implantable que ajusta la generación de energía en función de la demanda específica, lo cual es esencial para el cumplimiento de regulaciones locales o personales para la exportación a la red.
Pantalla OLED y Botón Táctil
Para un manejo e interacción amistosos, el inversor Growatt MIN 6000TL-X está equipado con una pantalla OLED brillante y fácil de leer, junto con un interfaz de botón táctil que simplifica la navegación y el control del dispositivo.
Amplia Capacidad de Almacenamiento de Datos (Hasta 25 años)
El inversor puede almacenar datos detallados de generación y rendimiento, asegurando una evaluación exhaustiva a lo largo del tiempo y facilitando el mantenimiento preventivo del sistema.
Certificación Necesaria para Contratos de Interconexión
- IEE1547
- UL171
Notas
- Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregará voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- No mezclar potencias de paneles en las cadenas.
