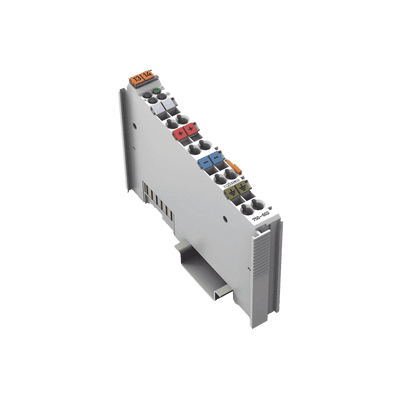

WAGO modelo: 750-602
Módulo de alimentación para sistemas de automatización industrial WAGO-I/O-SYSTEM que proporciona alimentación a acopladores de comunicaciones y módulos de E/S. Diseñado para operar con tensión de campo de 24 VCC con rango de -25% a +30%, ofrece una corriente máxima de 10 A distribuida a través de 3 contactos de potencia salientes. Fabricado con carcasa de policarbonato y poliamida 6.6 en color gris claro, cuenta con montaje en carril DIN-35 y protección IP20. Incluye indicador LED verde para estado de tensión de operación y tecnología de conexión CAGE CLAMP® para alimentación de campo. Certificado para aplicaciones marítimas y áreas peligrosas con homologaciones ATEX, IECEx, UL y múltiples certificaciones navales.
Características Generales
- Tipo: Módulo de alimentación
- Tensión de campo: 24 VCC (-25 … +30 %)
- Tensión de sistema: 5 VCC
- Corriente máxima: 10 A
- Contactos de potencia: 3
- Tecnología conexión: CAGE CLAMP®
- Montaje: Carril DIN-35
- Protección: IP20
- Color: Gris claro
- Material: Policarbonato; poliamida 6.6
Especificaciones Eléctricas:
- Tensión de campo: 24 VCC (-25 … +30 %)
- Tensión de sistema: 5 VCC
- Corriente máxima: 10 A
- Contactos de potencia: 3
- Indicador: LED verde (estado tensión operación)
- Intensidad admisible contactos: 10 A
Datos Físicos y Mecánicos:
- Anchura: 12 mm (0.472 in)
- Altura: 100 mm (3.937 in)
- Profundidad: 69.8 mm (2.748 in)
- Profundidad desde carril: 62.6 mm (2.465 in)
- Peso: 43.3 g
- Montaje: Carril DIN-35
- Material carcasa: Policarbonato; poliamida 6.6
- Color: Gris claro
Datos de Conexión:
- Tecnología: CAGE CLAMP®
- Conductor rígido: 0.08 … 2.5 mm² (28 … 14 AWG)
- Conductor flexible: 0.08 … 2.5 mm² (28 … 14 AWG)
- Longitud pelado: 8 … 9 mm (0.31 … 0.35 in)
- Contactos alimentación campo: 6 x CAGE CLAMP®
Condiciones Ambientales:
- Temp. operación: 0 … +55 °C
- Temp. almacenamiento: -40 … +85 °C
- Protección: IP20
- Grado ensuciamiento: 2 según CEI 61131-2
- Altitud operación: 0 … 2000 m
- Humedad relativa: 95% (sin condensación)
- Resistencia vibración: 4g según CEI 60068-2-6
- Resistencia choque: 15g según CEI 60068-2-27
Certificaciones y Homologaciones:
- CE: Conforme
- RoHS: Compliant, With Exemption
- ATEX: TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc)
- IECEx: IECEx TUN 14.0035 X (Ex ec IIC T4 Gc)
- UL: E175199 Sec.1 (Ordinary), E198726 Sec.1 (Hazardous)
- CCCEx: 2020312310000213 (Ex ec IIC T4 Gc)
- Marítimas: ABS, BSH, BV, DNV, KR, LR, PRS, RINA
