Descripción

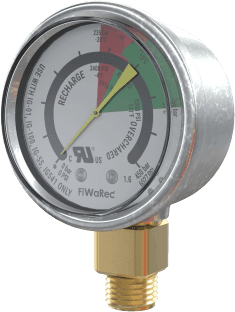

El manómetro de contacto se instala en la válvula del tanque de agente. El modelo 927612 está disponible con contactos normalmente abiertos (NO) que se activan cuando disminuye la presión del tanque durante una descarga del sistema o cuando se pierde la presión del tanque debido a una fuga. Diseñado específicamente para sistemas de extinción Oxeo PR.
Especificaciones técnicas
- Rango de presión: 2901 psi (200 bar)
- Tipo de contacto: Normalmente abierto (NO)
- Medio de presión: Argón (IG-01), Nitrógeno (IG-100)
- Tamaño nominal: 50 mm
- Clase de precisión: 1.6
- Rango de temperatura: -4 °F a 131 °F (-20 °C a +55 °C)
- Código IP: IP65 con cable montado
Datos eléctricos
- Tensión de conmutación: 4.5 - 24 VDC/VAC
- Corriente de conmutación: 5 - 100 mA
- Carga de contacto: Máximo 2.4 W, contacto seco
- Conductor: Dos hilos, 39.37' (100 cm)
- Sección del conductor: 0.000217 in² (0.14 mm²)
Materiales y construcción
- Carcasa: Acero inoxidable
- Puntero: Plástico, color amarillo
- Red de medición y mecanismo: Aleación de cobre
- Visor: Policarbonato
- Conexión de presión: M12x1, SW14
Características del dial
- Diseño: Según UL2127
- Material: Aluminio, color blanco
- Escala: Doble escala (psi/bar)
- Rango de indicación: 0 - Presión nominal
Operación y rendimiento
- Punto de conmutación (a 59°F / 15°C): 4351 / 2611 (300 / 180) psi (bar)
- Tolerancia: ±108.8 (±7.5) psi (bar)
- Indicación visual: Áreas de marcación roja y verde para presión nominal a 59°F (15°C)
- Presión de marcación: 2321 (160) psi (bar) a -4°F (-20°C)
- Presión de marcación: 3626 (250) psi (bar) a 131°F (55°C)
Listados y aprobaciones
- cULus Listed - EX5248 (Oxeo PR CF)
- FM Approved: Oxeo PR CF
Peso
0.33 lb (0.15 kg)
