Descripción General

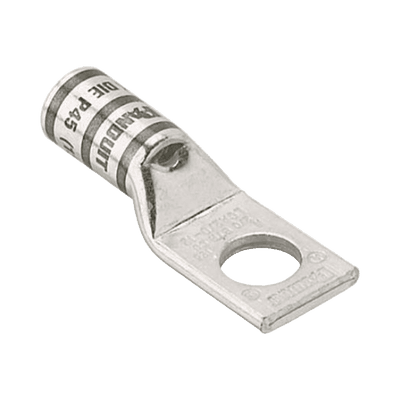

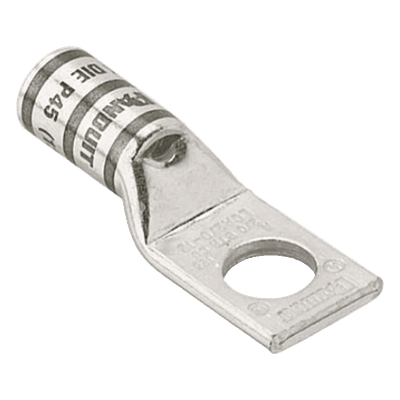

Zapata de compresión para conductor de calibre 4/0 AWG con tornillo prisionero de 5/16 pulgadas. Diseñada para conexiones eléctricas seguras y confiables.
Especificaciones Técnicas
- Material: Cobre de alta conductividad
- Construcción: Tubo de cobre sin costura
- Recubrimiento: Estaño electrodepositado
- Tamaño del conductor: 4/0 AWG
- Tipo de conductor: Cobre trenzado; Clase B: Compacto, Comprimido o Concéntrico, Clase C: Concéntrico
- Longitud de pelado: 1-1/4 pulgadas
- Tamaño del tornillo prisionero: 5/16 pulgadas
- Temperatura de operación: 90°C
Certificaciones
- UL: Listado para aplicaciones hasta 35kV
- C.S.A.: Certificado
Identificación
- Código de color: Púrpura
- Identificación visual: Ventana de inspección de cable
- Marcaje: Marcaje de tamaño en el terminal
Aplicaciones
Diseñada para conexiones eléctricas en aplicaciones de distribución de energía y sistemas industriales donde se requiere una conexión segura y duradera. Adecuada para conductores de cobre trenzado de alta conductividad.
Dimensiones
- Diámetro exterior: 1.06 ± 0.04 pulgadas
- Diámetro interior: 0.35 ± 0.04 pulgadas
- Diámetro del tornillo: 0.34 ± 0.02 pulgadas
- Longitud total: 2.37 ± 0.06 pulgadas
Herramientas de Aplicación
- Diámetro de herramienta: 1.19 ± 0.04 pulgadas
- Índice de herramienta: P54
- Entrada biselada: 0.57 ± 0.01 pulgadas
- Salida: 0.71 ± 0.01 pulgadas
