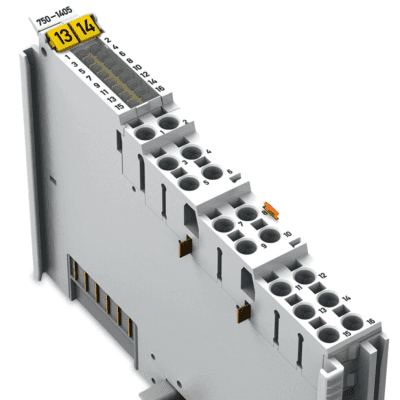

WAGO Modelo: 750-1405
Módulo de entrada digital de 16 canales para sistemas de automatización industrial WAGO-I/O-SYSTEM 750. Diseñado para recibir señales de control binarias de dispositivos de campo digitales como sensores, encoders, interruptores y sensores de proximidad. Cuenta con tecnología Push-in CAGE CLAMP® que permite conexiones rápidas y seguras de conductores sólidos simplemente insertándolos. Cada canal incluye un filtro RC con rechazo de ruido de 3.0 ms de constante de tiempo y LED indicador verde para el estado de la señal. Ofrece aislamiento eléctrico de 500 V entre los niveles de campo y sistema, cumpliendo con múltiples certificaciones internacionales incluyendo ATEX, IECEx y UL para aplicaciones en áreas peligrosas.
Características Generales
- Número de entradas digitales: 16
- Tipo de señal: Digital 24 VDC

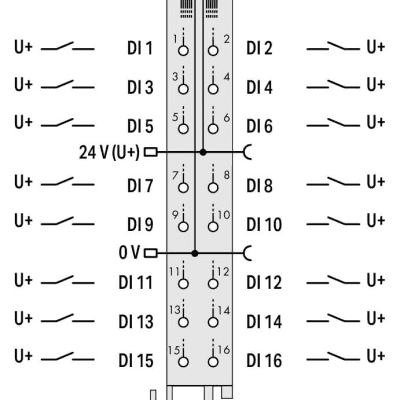

- Conexión de sensor: 16 x (1-hilo)
- Característica de entrada: High-side switching
- Filtro de entrada: 3 ms

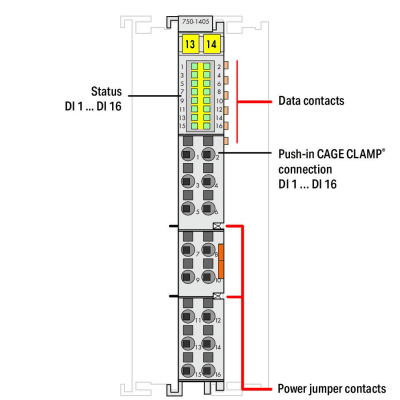

- Tecnología de conexión: Push-in CAGE CLAMP®
- Aislamiento: 500 V sistema/campo
- Indicadores: LED verde por canal (1-16)
- Montaje: Riel DIN-35
- Protección: IP20
- Color: Gris claro
Especificaciones Eléctricas
- Voltaje de campo: 24 VDC (-25 … +30 %)
- Voltaje de sistema: 5 VDC via contactos de datos
- Consumo de corriente (5V): 25 mA
- Corriente entrada señal (0) typ: 0.6 mA
- Corriente entrada señal (1) typ: 2.3 mA
- Corriente entrada señal (1) min: 2.1 mA
- Corriente entrada señal (1) max: 2.4 mA
- Rango voltaje señal (0): −3 … +5 VDC
- Rango voltaje señal (1): 15 … 30 VDC
- Ancho datos entrada: 16 bits max
- Capacidad carga contactos jumper: 10 A
Físicas y Mecánicas
- Ancho: 12 mm (0.472 in)
- Alto: 100 mm (3.937 in)
- Profundidad: 69 mm (2.717 in)
- Profundidad desde riel DIN: 61.8 mm (2.433 in)
- Peso: 47 g
- Material carcasa: Policarbonato; poliamida 6.6
- Carga de fuego: 1.014 MJ
- Conductores sólidos: 0.08 … 1.5 mm² / 28 … 16 AWG
- Conductores finamente trenzados: 0.25 … 1.5 mm² / 22 … 16 AWG
- Longitud de pelado: 8 … 9 mm (0.31 … 0.35 in)
- Material conductor: Cobre
Ambientales y Certificaciones
- Temperatura operación: 0 … +55 °C
- Temperatura almacenamiento: -40 … +85 °C
- Humedad relativa: 95 % sin condensación
- Altitud operación: 0 … 2000 m (0 … 6562 ft)
- Resistencia vibración: 4g per IEC 60068-2-6
- Resistencia choque: 15g per IEC 60068-2-27
- Grado de contaminación: 2 per IEC 61131-2
- Marcado CE: Conforme
- RoHS: Conforme con exención 7(c)-I
- Certificaciones: ATEX, IECEx, UL, EAC, KC, UKCA
