WAGO Modelo: 750/1504

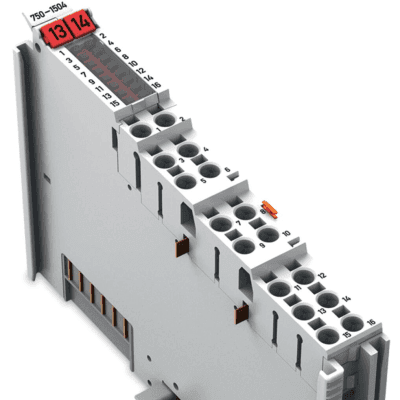

El módulo de salida digital WAGO 750-1504 es una solución compacta de automatización que ofrece 16 canales en un diseño de apenas 12 mm de ancho. Transmite señales binarias desde el controlador de automatización a actuadores como válvulas y relés. Este módulo incluye conectores Push-in CAGE CLAMP para facilitar la conexión de conductores, y presenta indicadores LED que muestran el estado de cada canal. Está diseñado con separación galvánica para asegurar la integridad del sistema y del campo.
Especificaciones Técnicas
Características Principales
- 16 Canales de salida digital
- Dimensiones: 12 mm de ancho
- Tensión de señal: 24 VDC
- Corriente de salida por canal: 0.5 A
- Protección contra cortocircuitos
Funcionalidades
- Conmutación positiva (PNP)
- Frecuencia de conmutación hasta 1 kHz

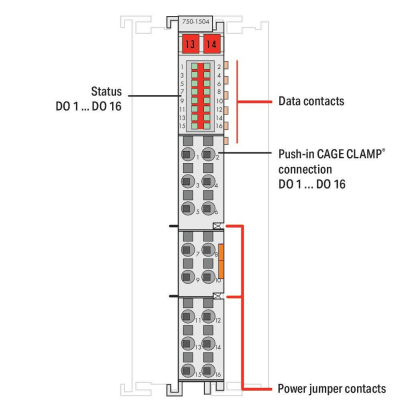

- Indicadores LED para cada canal

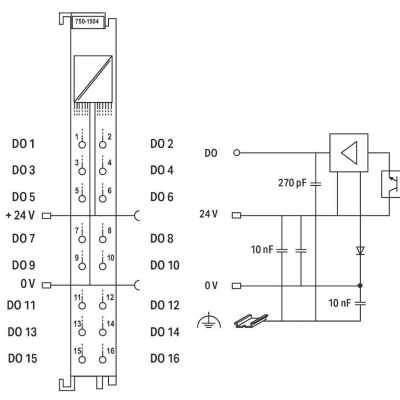

- Aislamiento galvánico sistema/campo
Especificaciones Avanzadas
Interfaces y Conectividad
- Conector Push-in CAGE CLAMP

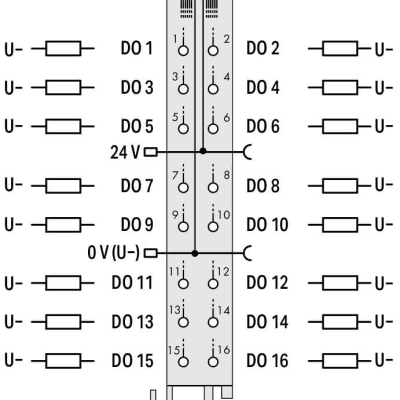

- 16 x (1 conductor) conexiones de actuadores
- Conexión de conductores: 0.08-1.5 mm² rígido, 0.25-1.5 mm² flexible
Requisitos y Compatibilidad
- Tensión de sistema: 5 VDC
- Tensión de campo: 24 VDC (-25 a +30%)
- Tipo de montaje: Carril DIN-35
- Normativas: CE, EN 61000
Aplicaciones y Casos de Uso
Ideal para aplicaciones de automatización industrial donde el ahorro de espacio y la eficiencia de instalación son cruciales. Adecuado para control de actuadores como relés, válvulas y otros componentes eléctricos en entornos exigentes.
