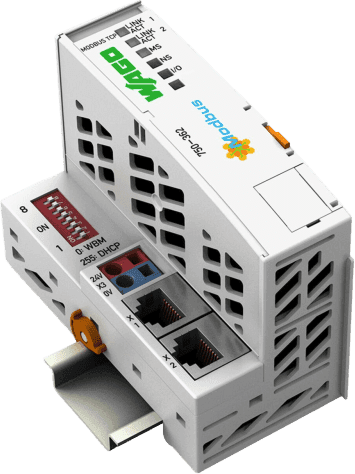

WAGO modelo: 750-362
El acoplador de bus de campo Modbus TCP/UDP de cuarta generación 750-362 permite conectar el sistema modular WAGO-I/O-SYSTEM a redes Ethernet industriales. Este dispositivo detecta automáticamente todos los módulos de E/S conectados y crea una imagen de proceso local para un procesamiento eficiente de datos. Cuenta con dos interfaces Ethernet 10/100 Mbps y un switch integrado que facilita el cableado en topología de línea, eliminando la necesidad de dispositivos de red adicionales. Soporta múltiples protocolos estándar de Ethernet incluyendo HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S) y SNMP, con un servidor web integrado para configuración y monitoreo. Diseñado para aplicaciones industriales exigentes, incluye certificaciones para áreas peligrosas y aplicaciones marítimas.
Características Generales
- Protocolo Principal: Modbus TCP/UDP
- Interfaces Ethernet: 2 x RJ-45 10/100 Mbps
- Switch Integrado: Sí, con Auto-MDI(X)
- Módulos Máximos: 250 por nodo
- Imagen de Proceso: 1020 words entrada/1020 words salida
- Alimentación Sistema: 24 VCC (-25 … +30 %)
- Montaje: Carril DIN-35
- Protección: IP20
- Temperatura Operación: 0 … +55 °C
Comunicación y Red
- Protocolos: Modbus TCP/UDP, HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S), SNMP
- Velocidad Transmisión: 10/100 Mbit/s
- Medio Transmisión: Par trenzado S-UTP; 100 Ω; cat. 5
- Longitud Cable Máx: 100 m
- Rendimiento Transmisión: Clase D según EN 50173
- Módulos sin Prolongación: 64 máx.
Eléctricas y Consumo
- Tensión Alimentación: 24 VCC (-25 … +30 %)
- Consumo 5V: 350 mA
- Corriente Total Sistema: 700 mA
- Corriente Entrada 24V: 280 mA (típ.)
- Eficacia Fuente: 90 % (típ.)
- Aislamiento: 500 kV sistema/campo
Físicas y Mecánicas
- Anchura: 49,5 mm
- Altura: 96,8 mm
- Profundidad: 71,9 mm
- Profundidad Carril: 64,7 mm
- Peso: 104,8 g
- Material Carcasa: Policarbonato; poliamida 6.6
- Montaje: Carril DIN-35
Ambientales y Certificaciones
- Temperatura Operación: 0 … +55 °C
- Temperatura Almacenamiento: -25 … +85 °C
- Humedad Relativa: 95 % sin condensación
- Protección: IP20
- Grado Ensuciamiento: 2 según CEI 61131-2
- Altitud Operación: 0 … 2000 m
- Certificaciones: CE, ATEX, IECEx, UL, DNV, ABS, BV y más
