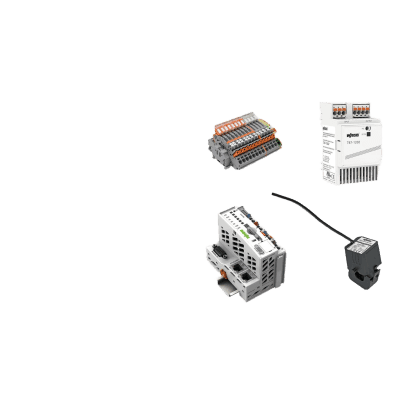

Sistema de Medición y Control de Energía Trifásica / 690 VAC / Transformadores de Corriente 150 A / Controlador PFC100 / Ethernet / Fuente Conmutada 24VDC / Módulo de Conmutación 16A — WAGO | ADAR Supplies
WAGO modelo: 60612439
Sistema profesional de medición y control de energía trifásica diseñado para aplicaciones industriales y comerciales exigentes. La arquitectura modular incluye un módulo de medición de potencia trifásica de 690 VAC, controlador PFC100 de segunda generación con doble interfaz Ethernet para conectividad avanzada, transformadores de corriente de núcleo partido de 150 A/5 A clase 1 con precisión certificada, y módulos de conmutación con interruptores automáticos de 16 A. El sistema se instala en riel DIN 35 x 7.5 mm con protecciones de borde y topes sin tornillos para montaje rápido y seguro. Incluye fuente de alimentación conmutada compacta de 24 VDC/1.3 A con indicación DC-OK para operación confiable en entornos industriales con fluctuaciones de voltaje.
Características Generales
Sistema: Medición y Control de Energía Trifásica
Tensión Máxima: 690 VAC
Controlador: PFC100 2da Generación
Interfaces: 2 x Ethernet
Transformadores Corriente: 150 A / 5 A Clase 1
Alimentación: 24 VDC / 1.3 A
Conmutación: 250 VAC / 16 A
Especificaciones Eléctricas
Módulo Medición: 750-495/000-001 - 3-Phase Power Measurement 690 VAC
Controlador: 750-8112 - Controller PFC100 2nd Generation 2 x ETHERNET
Fuente Alimentación: 787-1202 - Switched-mode power supply Compact 1-phase 24 VDC 1.3 A DC-OK L
Módulo Conmutación: 789-802 - Switching module with 2-pole circuit breaker 250 VAC 16 A
Transformadores: 855-4005/150-101 - Split-core current transformer 150 A / 5 A 1 VA Class 1 Cable 0.5 m
Componentes Mecánicos
Riel Portante: 210-112 - Steel carrier rail 35 x 7.5 mm 1 mm thick 2 m long slotted EN 6071
Protectores Borde: 209-109 - Edge guards for DIN 35 rail (7.5 mm high)
Topes Finales: 249-116 - Screwless end stop 6 mm wide for DIN-rail 35 x 15 and 35 x 7.5
Bloques Terminales: 2007-8874 - Compact terminal block for current and voltage transformers
Conectividad y Alimentación
Tomas de Potencia: 855-8004 - Power tap without fuse 10 mm² (8 AWG) - 16 mm² (6 AWG) N-conductor
Tomas con Fusible: 855-8003 - Power tap with fuse 10 mm² (8 AWG) - 16 mm² (6 AWG) Phase
Módulo Final: 750-600 - End Module
Conexión Ethernet: 2 puertos en controlador PFC100
Contenido del Paquete
1 x Módulo Medición Trifásica 690 VAC (750-495/000-001)
1 x Controlador PFC100 2da Gen (750-8112)
1 x Módulo Final (750-600)
1 x Fuente Alimentación 24VDC 1.3A (787-1202)
1 x Módulo Conmutación 16A (789-802)
4 x Transformadores Corriente 150A/5A (855-4005/150-101)
