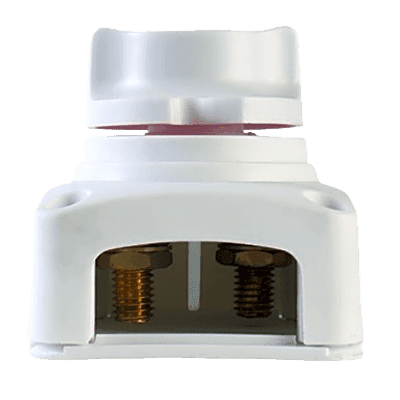

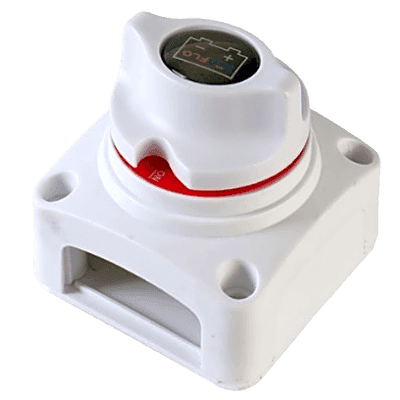

SEAFLO modelo: SFCBS-275-201
El SEAFLO 2 Position Battery Switch es un interruptor manual de alta capacidad diseñado para sistemas de baterías en aplicaciones marinas, vehiculares y de energía. Con una clasificación continua de 275 Amps DC y capacidad intermitente de 455 Amps DC, este interruptor ofrece operación confiable en rangos de 8 a 50 Volts DC. Fabricado con terminales de cobre y pernos de 10mm (3/8'), garantiza excelente conductividad eléctrica y durabilidad. Su diseño modular permite la unión de múltiples interruptores mediante pasadores suministrados, facilitando configuraciones complejas. Ideal para sistemas de doble batería donde se requiere aislamiento y control manual de circuitos de alta corriente.
Características Generales
- Tipo: Interruptor de Batería 2 Posiciones
- Operación: Manual On/Off
- Protección: Protección de encendido
- Montaje: Empotrado o superficial
- Terminales: Pernos y tuercas de cobre
- Tamaño pernos: 2 x 10mm (3/8')
- Indicación operación: Sentido antihorario (apagar), sentido horario (encender)
- Configuración modular: Permite unión de múltiples interruptores con pasadores incluidos
Especificaciones Eléctricas
- Clasificación continua: 275 Amps DC
- Clasificación intermitente: 455 Amps DC
- Clasificación de arranque: 1250 Amps DC por 15 segundos
- Voltaje máximo: 50 Volts DC
- Rango operativo: 8 a 50 Volts DC
Dimensiones y Montaje
- Ancho panel frontal: 72.5 mm (2.85 pulgadas)
- Largo panel frontal: 72.5 mm (2.85 pulgadas)
- Altura total: 73.5 mm (2.9 pulgadas)
- Diámetro agujeros tornillos: Ø5.2 mm (0.2 pulgadas)
- Distancia entre agujeros: 56 mm (2.2 pulgadas)
- Montaje: Empotrado o superficial
Características de Instalación
- Acceso cables: Paneles laterales y traseros removibles
- Unión modular: Permite conectar múltiples interruptores
- Pasadores: Incluidos para unión modular
- Páginas: Dos páginas suministradas con cada interruptor
Advertencias de Seguridad
- Proteger terminales cuando estén expuestos después del montaje
- No apagar el interruptor mientras el motor está en funcionamiento
- Detener el motor antes de cambiar a posición de apagado
- El negativo debe tomarse de la misma batería que el interruptor está aislando
- Solo suministrar un negativo a cada unidad para operación correcta
- Fallar en estas indicaciones puede causar funcionamiento errático
