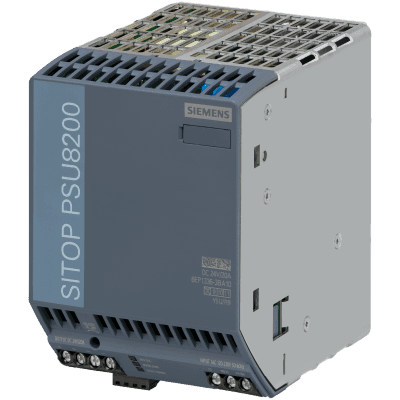

Características Principales
- Salida 24 V DC/20 A con potencia activa de 480 W
- Rango de entrada amplio 85-275 V AC y 88-350 V DC
- Eficiencia del 94% con baja pérdida de potencia (31 W)
- Protección contra cortocircuito y sobretensión <31.8 V
- Montaje en riel DIN y operación -25°C a +70°C
Entrada
- Tipo: 1-fase y 2-fase AC o DC
- Rango AC: 120-230 V AC
- Valor inicial: 85 V
- Valor máximo: 275 V
- Rango DC: 110-220 V DC
- Tensión DC: 88-350 V
- Frecuencia: 50/60 Hz (47-63 Hz)
- Corriente de entrada: 4.6 A (120 V), 2.5 A (230 V)
- Límite de corriente de entrada: 20 A (25°C)
- Fusible: Recomendado interruptor automático 10 A, característica C
Salida
- Tensión: 24 V DC ajustable (24-28 V)
- Tolerancia: 3% (0.1% en fluctuaciones lentas de entrada, 0.3% en fluctuaciones de carga)
- Ondulación: Máx. 100 mV (típico 80 mV)
- Pico de tensión: Máx. 200 mV (típico 100 mV)
- Corriente: 20 A (0-20 A, +60 a +70°C: Derating 3%/K)
- Sobrecarga: 150% Iout nominal hasta 5 s/min
- Cortocircuito: Característica constante de corriente ~21.5 A o apagado
- Protección: Contra sobretensión <31.8 V
Eficiencia y Seguridad
- Eficiencia: 94%
- Pérdida de potencia: 31 W típico
- Clase de protección: IP20
- Aislamiento galvánico: Entre entrada y salida
- Corriente de fuga: Máx. 3.5 mA (típico 1 mA)
- Conexión a tierra: Clase I
Condiciones Ambientales
- Operación: -25°C a +70°C
- Almacenamiento: -40°C a +85°C
- Transp. y almac.: -40°C a +85°C
- Humedad: 5-95% sin condensación
- Altitud: Hasta 5000 m
Conexión y Montaje
- Conexión: Bornes de tornillo
- Entrada: L, N, PE (0.2-4 mm²)
- Salida: +, - (2 bornes cada uno para 0.2-4 mm²)
- Dimensiones: 90 × 125 × 125 mm
- Montaje: En riel DIN EN 60715 35x7.5/15
- Espaciado: 50 mm arriba y abajo, 0 mm lados
- Peso: 1.2 kg
Certificaciones
- CE
- UL (UL 508, CSA C22.2 No. 107.1)
- UKCA
- EAC
- RCM
- BIS
- ABS
- DNV
Características Adicionales
- Paralelable: Hasta 2 unidades
- Indicadores: LED verde (24V OK), LED amarillo (sobrecarga), LED rojo (apagado por fallo)
- Protección: Contra sobrecarga y cortocircuito
- Control remoto: Contacto de alarma (13,14) y control ON/OFF (15,16)
- MTBF: 583,500 horas a 40°C
- EMC: EN 55022 Clase B, EN 61000-3-2, EN 61000-6-2
