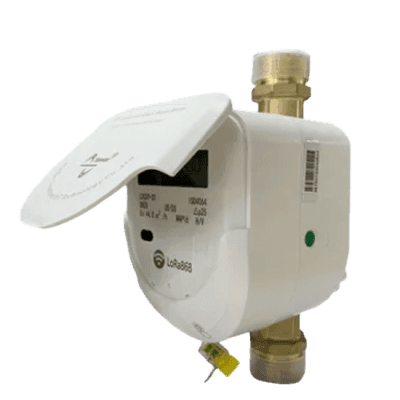

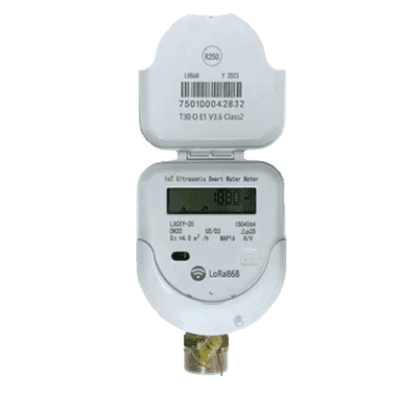

WUHAN TIME WAVE NETWORK TECHNOLOGY modelo: LXSY-TW
Medidor ultrasónico de agua con diseño integrado de medición y válvula de control en estructura compacta completamente encapsulada. Implementa tecnología de medición de flujo por ultrasonido patentada con alta precisión y estabilidad. Equipado con módulo IoT integrado que soporta comunicaciones LoRaWAN, NB-IoT y CAT1 para aplicaciones de internet de las cosas. Permite medición bidireccional (flujo positivo y negativo) y cuenta con funciones de autodiagnóstico para alarmas de fallos en sensores, batería baja y estado de válvula. Diseñado para cumplir con los estándares GB/T 778-2018 y regulación de verificación JJG 162-2019, ideal para gestión remota de consumo de agua en sistemas de prepago.
Características Generales
- Tipo: Medidor Ultrasónico de Agua
- Diseño: Integrado medidor-válvula
- Estructura: Completamente encapsulada anti-vandalismo
- Comunicación: IoT LoRaWAN, NB-IoT, CAT1
- Medición: Bidireccional (flujo positivo/negativo)
- Pantalla: LCD digital y gráfico 9 dígitos
- Interfaz: Fotóptica para lectura con herramientas infrarrojas
- Autodiagnóstico: Alarmas de fallos en sensores, batería, válvula
- Estándares: GB/T 778-2018, JJG 162-2019
Especificaciones Técnicas
- Diámetros: DN15, DN20, DN25
- Caudal Q3: DN15: 2.5 m³/h, DN20: 4.0 m³/h, DN25: 6.3 m³/h
- Rango dinámico Q3/Q1: 125, 160, 200, 250, 400, 500
- Resolución volumen: 0.0001 m³ (modo usuario), 0.001 L (modo prueba)
- Resolución flujo: 0.001 m³/h (ambos modos)
- Precisión: Nivel 2
- Temperatura: T30, T50
- Presión: MAP16
- Pérdida presión: △p25
- Ambiente: Nivel O
- Protección: IP68
- EMC: E1, E2
- Instalación: Horizontal o vertical
- Sensibilidad flujo: U5/D3
Físicas y Eléctricas
- Alimentación: Batería ER26500+SPC1520 (3.6V 9000mAh)
- Vida batería: > (6+1) años
- Material tubería: Cobre
- Frecuencia sensor: 1 MHz
- Módulo medición: HM1058
- Sensor flujo: TD0001
- Dimensiones DN15: 142×96×106 mm (L×W×H)
- Peso DN15: 1.03 kg
- Roscas DN15: G 3/4B (12 mm)
Funciones de Display
- Volumen acumulado: Resolución 0.0001 m³
- Flujo actual: Resolución 0.001 m³/h
- Unidad métrica: m³
- Otras unidades: Disponibles
- Indicación alarma: Tráfico vacío/Cierre/Reloj de arena/Punta de mecha
- Flujo reverso: Indicado
- Recordatorio recarga: Incluido
- Alarma batería: Nivel bajo
- Modo prueba: Disponible
- Control: Varilla magnética en área de inducción
- Menús: Múltiples funciones
