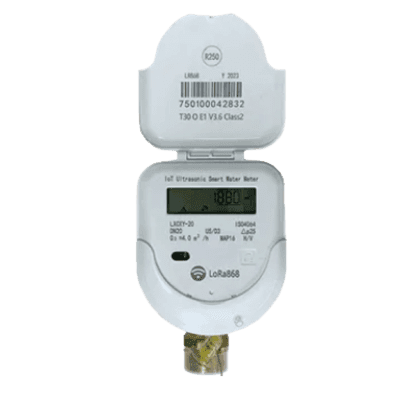

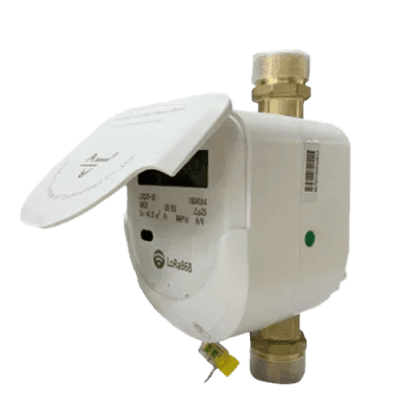

WUHAN TIME WAVE NETWORK TECHNOLOGY modelo: LXSY-TW
Medidor ultrasónico de agua con válvula integrada en diseño compacto totalmente encapsulado. Incorpora módulo IoT integrado compatible con LoRaWAN, NB-IoT y CAT1 para comunicación remota y gestión de datos. Realiza medición bidireccional (flujo positivo y negativo) con alta precisión mediante tecnología patentada de medición de flujo y corrección inteligente de errores. Cumple con los estándares GB/T 778-2018 y verificación JJG 162-2019. Dispone de funciones de autodiagnóstico para fallos de sensor de flujo, temperatura, medición fuera de rango, bajo voltaje de batería y fallo de válvula. Ideal para aplicaciones de prepago remoto y gestión inteligente de consumo de agua.
Características Generales
- Diseño: Medidor y válvula integrados, estructura compacta totalmente encapsulada
- Comunicación: Módulo IoT integrado (LoRaWAN, NB-IoT, CAT1)
- Medición: Bidireccional (flujo positivo y negativo)
- Autodiagnóstico: Alarmas para fallos de sensor de flujo, temperatura, sobre-rango, bajo voltaje, fallo de válvula
- Interfaz: Fotóptica para lectura con herramientas infrarrojas
- Protección: IP68, anti-vandalismo
- Normativa: GB/T 778-2018, JJG 162-2019
Especificaciones Técnicas
- Diámetros: DN15, DN20, DN25
- Caudal Q3: DN15: 2.5 m³/h, DN20: 4.0 m³/h, DN25: 6.3 m³/h
- Relación Q3/Q1: 125, 160, 200, 250, 400, 500
- Resolución volumen: 0.0001 m³ (modo usuario), 0.001 L (modo prueba)
- Resolución caudal: 0.001 m³/h (ambos modos)
- Vida batería: > (6+1) años
- Pantalla LCD: 9 dígitos
- Nivel temperatura: T30, T50
- Nivel presión: MAP16
- Pérdida presión: △p25
- Nivel ambiental: Nivel O
- Protección: IP68
- Precisión: Nivel 2
- Nivel electromagnético: E1, E2
- Instalación: Horizontal o vertical
- Sensibilidad flujo: U5/D3
Dimensiones Físicas
- DN20: Largo carcasa: 148 mm, Largo total: 195 mm, Ancho: 96 mm, Alto: 108 mm, Peso: 1.11 kg
- Rosca DN20: G1B (12 mm), Rosca unión: R3/4 (16 mm)
- Longitud unión: DN20: 50 mm
Componentes Técnicos
- Módulo medición: HM1058
- Sensor flujo: TD0001 (Frecuencia central: 1MHz)
- Sección flujo: Cobre (DN15, DN20, DN25)
- Batería: ER26500+SPC1520 (3.6V 9000mAh)
- Pantalla: LCD digital y gráfico con indicaciones de alarma
Funciones de Display
- Volumen acumulado
- Balance temperatura
- Cantidad recarga
- Unidad flujo métrica
- Otras unidades flujo
- Indicación alarma
- Flujo reverso
- Recordatorio recarga
- Alarmas: tráfico vacío/cierre/reloj de arena/punta cápsula
- Nivel batería
- Modo prueba
Versiones IoT
- NB-IoT + Operador
- LoRaWAN + Banda frecuencia
- CAT1
- Versión funcional K
