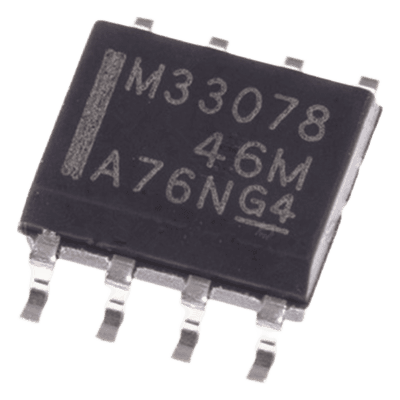

Circuito Integrado MC33078, Dual OP-AMP, Bajo Ruido, Alta Velocidad, SMD-8SOIC.
- 4.5nV/Hz para aplicaciones sensibles
- Doble amplificador operacional en encapsulado SMD-8SOIC
- 16MHz de ancho de banda
- 0.15mV offset inicial
- Rango amplio de voltaje: 5V a 18V
- Protección integrada contra cortocircuito y sobrecalentamiento
Modelo595-MC33078D
Características Generales
- Diseño de bajo ruido: 4.5nV/√Hz
- Amplia operación de voltaje: ±5V a ±18V
- Doble amplificador operacional en un solo encapsulado
- Encapsulado estándar SMD-8SOIC
- Alta precisión: 0.15mV de offset inicial
Rendimiento Dinámico
- Ancho de banda: 16MHz
- Velocidad de respuesta: 7V/μs
- Distorsión armónica: 0.002%
- Ganancia en lazo abierto: 800 a 20kHz
- Márgenes de ganancia y fase estables
Condiciones de Operación
- Rango de temperatura: -40°C a +85°C
- Voltaje de alimentación máximo: 36V
- Corriente de salida típica: ±25mA
- Impedancia de salida: 37Ω a 9MHz
- Consumo por canal: 2.05mA
Especificaciones Clave
- Modelo: MC33078D
- Encapsulado: SOIC-8
- Aplicaciones: Audio profesional, instrumentación, preamplificadores
- Protección: Cortocircuito y sobrecalentamiento
Condiciones Máximas
- Voltaje máx: ±18V
- Temperatura: -65°C a 150°C
- Corriente entrada: ±10mA
- Impedancia térmica: 97°C/W (SOIC)
Aplicaciones Típicas
- Pre-amplificadores de audio
- Filtros activos
- Circuitos de acondicionamiento de señal
- Instrumentación de precisión
Características de Ruido
- Ruido de entrada: 4.5nV/√Hz
- Ruido de corriente: 0.5pA/√Hz
- Relación señal/ruido: >100dB
- Distorsión armónica total: 0.002%
Especificaciones de Salida
- Voltaje de salida: ±14.1V a ±14.6V
- Corriente de cortocircuito: ±20mA a ±37mA
- Impedancia de salida: 37Ω
- Capacidad de carga: 2kΩ a 10kΩ
- Doble amplificador operacional en encapsulado SMD-8SOIC
- Protección integrada contra cortocircuito y sobrecalentamiento
