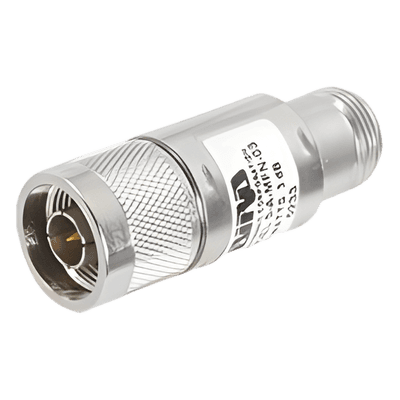

Atenuador en Línea de 3 dB, 5 Watt Máximo, CD-4 GHz, Conectores N Macho-Hembra.
- Atenuación fija de 3 dB con precisión
- Potencia máxima 5 W para alta resistencia
- Rango de frecuencia DC-4 GHz amplio
- Conectores N macho-hembra robustos
- Diseño a prueba de intemperie IP67
- Bajo PIM (-110 dBc mínimo)
Modelo5AMFN-03
Características Generales
- Modelo: 5AMFN03
- Atenuación: 3 dB
- Potencia Máxima: 5 W
- Rango de Frecuencia: DC-4 GHz
- Conectores: N Macho-Hembra
- Impedancia: 50 Ω
- Construcción: A prueba de intemperie
- Material: Acero inoxidable
- VSWR: 1.25:1 (DC-4 GHz)
- PIM: -110 dBc Mínimo
- Temperatura de Operación: -40°C a 40°C
- Humedad: 95% sin condensación
- Dimensiones
- Longitud: 2.5' (64 mm)
- Diámetro: 0.9' (23 mm)
Peso- Peso: 3.5 oz (100 g)
Características de RF- Banda de Frecuencia: DC-4 GHz
- Impedancia: 50 Ω
- Conectores: N Macho-Hembra
- Atenuación: 3 dB
- Potencia Máxima: 5 W
- VSWR: 1.25:1 (DC-4 GHz)
- PIM: -110 dBc Mínimo
Condiciones Ambientales- Temperatura: -40°C a 40°C
- Humedad: 95% sin condensación
- Posición de Operación: Cualquier posición
Construcción
- Diseño de enfriamiento por convección
- Sin necesidad de placa de enfriamiento
- Totalmente blindado contra radiaciones espurias
- Construcción robusta
- No requiere alimentación AC
Aplicaciones
- Diseñado para operar en ambientes exigentes
- Ideal para sistemas de comunicaciones
- Adecuado para instalaciones al aire libre
- Uso en equipos de prueba y medición
- Comunicaciones inalámbricas
Notas de Diseño
- Diseño de bajo PIM (-110 dBc mínimo)
- Operación en cualquier posición
- Construcción sellada para protección ambiental
- No requiere mantenimiento
- Compatible con estándares industriales
Opciones Disponibles
- Otros valores de atenuación disponibles bajo pedido
- Opciones de conectores personalizados disponibles
- Disponible en diferentes acabados
- Modelos para todas las frecuencias LTE
Especificaciones Eléctricas
Condiciones Ambientales
Dimensiones Físicas
Nomenclatura del Modelo
| Componente | Descripción | Modelo 5AMFN03 |
|---|---|---|
| Clase de Potencia | 5 = 5 W | 5 |
| Tipo de Producto | A = Atenuador | A |
| Género de Conector | M/F = Macho/Hembra | M |
| Tipo de Conector | N = Conector N | N |
| Valor de Atenuación | 03 = 3 dB | 03 |
Aplicaciones
- Sistemas de comunicación inalámbrica
- Equipos de prueba y medición
- Infraestructura de telecomunicaciones
- Instalaciones al aire libre
- Sistemas industriales
- Redes LTE
Opciones Disponibles
- Otros valores de atenuación (6, 10, 20, 30 dB) bajo pedido
- Opciones de conectores no mostradas en catálogo (consultar)
- Diferentes materiales de construcción (acero inoxidable, aluminio anodizado)
- Modelos para otras frecuencias y potencias
- Atenuación fija de 3 dB con precisión
- Potencia máxima 5 W para alta resistencia
- Rango de frecuencia DC-4 GHz amplio
- Conectores N macho-hembra robustos
- Diseño a prueba de intemperie IP67
