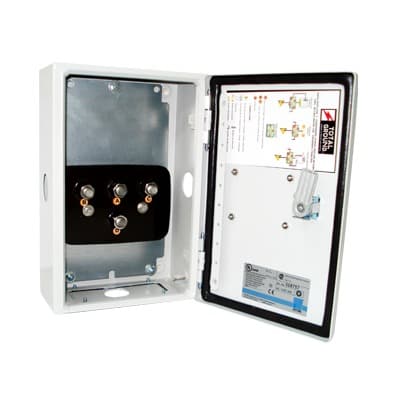

Acoplador de Impedancias de 1500 Amp. Capacidad Máxima. — TOTAL GROUND | ADAR Supplies
Descripción
Los Acopladores Total Ground están diseñados para cubrir las necesidades del mercado eléctrico y de telecomunicaciones, siendo un elemento básico en la infraestructura de cualquier edificio moderno.
Su función principal es dirigir descargas de corriente hacia el camino de menor impedancia, facilitando la protección de equipos y personas al separar aplicaciones secundarias de tierra física conectadas a un solo electrodo de disipación a tierra.
Funciona bajo el principio de impedancias en paralelo, donde la impedancia total del sistema es menor que la menor de las impedancias individuales.
Características Técnicas
Capacidad Máxima: 1500 Amperes
Dimensiones: 200 x 300 x 120 mm (Ancho x Alto x Profundidad)
Calibre de Gabinete: 18
Tipo de Conexión (Estandar): 1/2'
Tipo de Tuerca: 1/2'
Peso: 4.914 Kg
Material: Acero al carbón ASTM-A653 (Platina) y ASTM-A1011 SAE 1008 (Gabinete)
Tornillería: Acero inoxidable con rosca estándar para conectores de ojillo
Construcción
Gabinete de marco rígido con sello de poliuretano
Acabado con fosfatado alcalino y pintura de poliéster color Gris gofrado Ral 7032/15440
Curado a 180° con prueba de 700 horas en cámara salina
Aplicaciones
Sistemas de puesta a tierra
Instalaciones eléctricas interiores y exteriores
Sector comercial e industrial
Conexión a masas conductivas (estructuras metálicas, varillas de construcción, tuberías conductoras de agua)
Beneficios
Impide que las corrientes inducidas lleguen a los equipos protegidos
Evita el ensamble en campo y barrenado en sitio
Facilita revisión y mantenimiento de conexiones
Cumple con estándares EIA/TIA J-STD-607-A y BICSI para telecomunicaciones
Condiciones de Uso
Uso: Instalaciones eléctricas en general, tanto en interiores como en exteriores
Garantía: 20 años (válida cuando se instalan todos los componentes del kit del sistema Total Ground)
Instalación
Se fijan en cualquier tipo de muro
Listos para instalarse, evitan ensamble en campo
Barrenado en sitio no necesario
Compatibilidad
Conexión compatible con estándares mecánicos y de compresión más comunes
Diseñado para sistemas de puesta a tierra de baja y media tensión
Certificaciones
Cumple con estándares EIA/TIA J-STD-607-A y BICSI para telecomunicaciones
Contenido del Paquete
1 Acoplador de impedancias TGC01
Tornillería de acero inoxidable para conexión
Referencia de Modelos
Este acoplador forma parte de una familia de productos con diferentes capacidades:
TGC01 - 1500 Amp
TGC02 - 2500 Amp
TGC04 - 4500 Amp
TGC05 - 6000 Amp
TGC06 - 12000 Amp
Notas Adicionales
Las imágenes son exclusivamente de carácter ilustrativo y están sujetas a modificaciones.
La información incluida en los dibujos pertenece exclusivamente a Grupo Enertec. Queda prohibida la reproducción total o parcial sin autorización.
