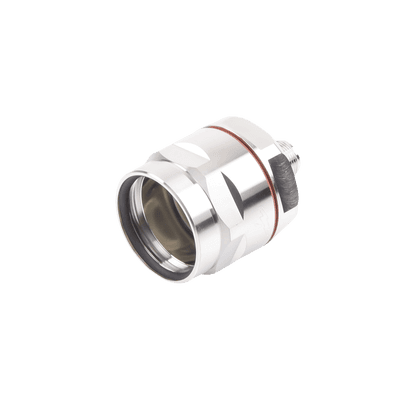

El conector N Female EZfit® de ANDREW es un componente de alta performance diseñado para aplicaciones de telecomunicaciones y redes inalámbricas. Este conector straight de impedancia 50 ohm está específicamente diseñado para cables FXL1480 y AVA6-50 de 1-1/4 pulgadas, ofreciendo excelentes características eléctricas y mecánicas con un rango de frecuencia operativa de 0-4000 MHz y capacidad de potencia pico de 10 kW.
Características Principales
- Interfaz N Female con diseño straight para fácil instalación
- Compatible con cables FXL1480 y AVA6-50 de 1-1/4 pulgadas
- Rango de frecuencia operativa: 0-4000 MHz
- Potencia pico máxima: 10 kW
- Potencia promedio: 0.6 kW @ 900 MHz
- Excelente performance de IMD: -116 dBm @ 1800 MHz
- Certificación IP68 para inmersión hasta 1 metro
- Temperatura de operación: -40°C a +85°C
- Acabado trimetal para máxima durabilidad y conductividad
Especificaciones
- Impedancia: 50 ohm
- VSWR: 1.029 @ 50-1000 MHz, 1.041 @ 1000-1900 MHz, 1.065 @ 2700-3300 MHz
- Pérdida de inserción típica: 0.05√freq (GHz)
- Resistencia contacto interno: máximo 2 mOhm
- Resistencia contacto externo: máximo 0.3 mOhm
- Voltaje DC prueba: 2000 V
- Resistencia aislamiento: mínimo 5000 MOhm
- Voltaje RF máximo: 707 Vrms
- Durabilidad interfaz: 500 ciclos
- Fuerza tensión retención: 1,334.47 N (300 lbf)
- Torque retención: 8.14 N-m (72.001 in lb)
Interfaces y Conectividad
- Interface: N Female straight
- Método contacto interno: Captivated
- Método contacto externo: Clamp
- Plateado contacto interno: Silver
- Plateado contacto externo: Trimetal
- Dimensiones: 65.79 mm largo x 49.02 mm diámetro
- Tamaño nominal: 1-1/4 pulgadas
- Peso neto: 284 g (0.626 lb)
- No presurizable
