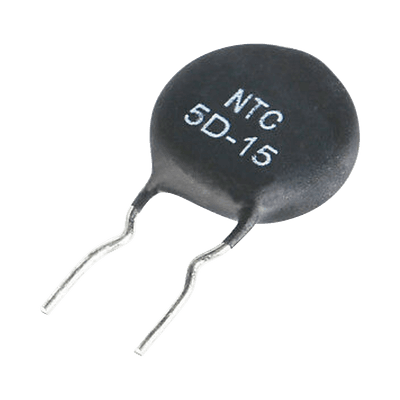

Termistor Limitador de Corriente, 3.2 Amp., NTC 10 Ohm, 10 X 4 mm, Inrush. — SYSCOM | ADAR Supplies
Características Principales
Aprobado por UL (UL 1434 File# E82830)
Tamaño físico compacto
Dispositivo de estado sólido de bajo costo para supresión de corriente de entrada
Baja resistencia en estado estable y pérdida de potencia asociada
Excelente resistencia mecánica
Rango amplio de temperatura de operación: -50°C a 175°C
Adecuado para montaje en PCB
Especificaciones Técnicas
Modelo: CL-110
Resistencia @25°C: 10Ω ±25%
Corriente máxima (RMS): 3.2A
Diámetro del disco: 0.40' (10.16mm)
Espesor del disco: 0.17' (4.32mm)
Capacitancia máxima @120V Rms: 600μF
Capacitancia máxima @240V Rms: 150μF
Energía máxima: 4.32 Joules
Constante de disipación: 8 mW/°C
Tiempo constante: 30 segundos
Corriente mínima: 0.7A
Corriente máxima: 3.2A
Aplicaciones
Control de corriente de entrada en fuentes de alimentación conmutadas, lámparas fluorescentes, inversores, motores, entre otros.
Criterios de Selección
Para seleccionar el termistor adecuado se deben considerar los siguientes criterios:
Imáx: La corriente máxima en estado estable está determinada por la vida útil aceptable del producto final. La ecuación de equilibrio térmico es: Power = I²R = δ(T - TA).
La segunda consideración es entender la corriente de entrada máxima permitida, generalmente especificada por los componentes en línea con el termistor, como el puente de diodos.
La tercera consideración es conocer la capacitancia total del dispositivo a proteger. La capacitancia aparece como un cortocircuito al sistema en el momento de la conexión.
Consideraciones de Diseño
El termistor NTC es ideal para limitar la corriente de entrada ya que funciona como una resistencia que disminuye desde un valor alto en frío hasta un valor bajo cuando se calienta por la corriente que fluye a través de él. Algunos factores importantes a considerar cuando se diseña un termistor NTC como limitador de corriente de entrada son:
Corriente de sobretensión máxima permitida en el encendido
Coincidencia del termistor con el tamaño de los capacitores de filtro
Valor máximo de corriente en estado estable
Temperatura ambiente máxima
Vida útil esperada de la fuente de alimentación
Energía de Sobretensión en el Encendido
En el momento en que el circuito se energiza, los capacitores de filtro en una fuente conmutada aparecen como un cortocircuito, y en un corto período de tiempo almacenarán una cantidad de energía igual a ½CV². Toda la carga que almacenan los capacitores debe fluir a través del termistor. La cantidad de energía generada en el termistor durante este período de sobretensión depende de la forma de onda del voltaje de la fuente. Una buena aproximación para la energía generada por el termistor durante este período es ½CV² (energía almacenada en el capacitor de filtro).
Para el CL-110, la energía máxima que puede manejar es de 4.32 Joules, lo que se basa en un balance de energía dado por la ecuación:
Pdt = HdT + δ(T - TA)dt
Donde:
P = Potencia generada en el NTC
t = Tiempo
H = Capacidad térmica del termistor
T = Temperatura del cuerpo del termistor
δ = Constante de disipación
TA = Temperatura ambiente
Derating para Temperaturas Ambientes Elevadas
Para ajustar la corriente máxima en estado estable para operación a temperaturas ambiente elevadas, se debe utilizar la siguiente ecuación:
Iderated = √(1.1425 - 0.0057 x TA) x Imáx @ 25°C
Esta ecuación permite calcular la corriente máxima permitida a diferentes temperaturas ambiente.
Opciones Disponibles
El CL-110 está disponible con diferentes configuraciones:
Para terminales doblados, agregar sufijo 'A'
Para empaque en cinta y carrete según EIA RS-468A para inserción automática, agregar sufijo 'B'
